Зарядное устройство для сотового телефона от USB



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Теперь вы можете зарядить свой мобильный телефон из розетки USB компьютера. Простая схема, может дать регулируемые 4.7 вольт, для зарядки мобильного телефона. Выход USB дает  5 вольт постоянного тока и 100 мА, что достаточно медленно заряжает мобильное устройство.

Большая часть мобильных телефонов рассчитана на 3,6 вольт и зарядку 1000 до 1300 мАч. Эти аккумуляторы имеют 3 никель-металлогидридных или литиевых элементов, имеющих напряжение 1,2 вольт.

Обычно аккумулятору требуется 4,5 вольт и 300-500 мА для быстрой зарядки. Но малый ток зарядки лучше, он повышает эффективность работы батареи. Схема, описанная здесь, обеспечивает регулируемое напряжение 4,7в и достаточный ток для медленной зарядки мобильного телефона.





 Описание: схема зарядное устройство мобильного от USB

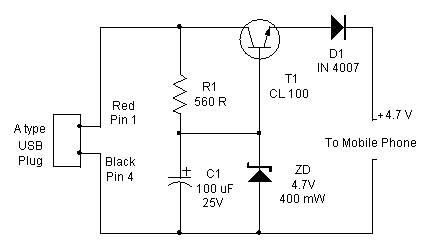

принципиальная схема





 Транзистор T1 используется для создания регулируемого выхода. Применяется любой средней мощности NPN транзистор (CL100, BD139, TIP122). Стабилитрон ZD контролирует выходное напряжение и D1 защищает полярность питания на выходе.

Входная часть цепи должна быть оснащена USB штекером. Подключите красный провод к контакту 1 (+5в) и черный провод к контакту 4(-5в) вилки соблюдая полярность.

Подключите выход к вилке, которая будет подключаться к разъему телефона После сборки схемы, вставьте вилку USB в разъем и измерьте выход цепи. Если выход в порядке, подключите к нему мобильный девайс.
