Зарядное устройство для литий-полимерного аккумулятора



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"





Получи 1220₽ по коду INGQPLOM

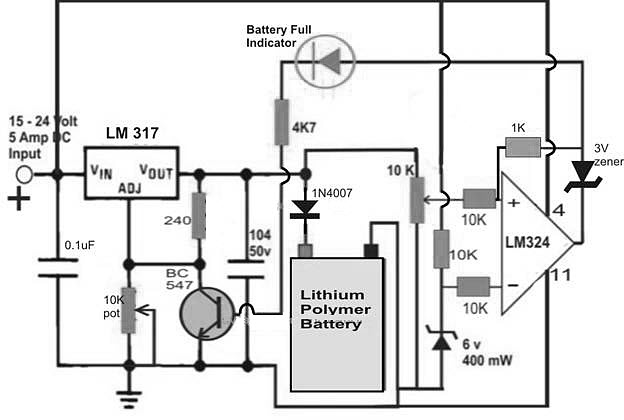

Литий-полимерный аккумулятор или просто Lipo батарея модифицированный продукт наиболее популярных литий-ионных аккумуляторов,  требующий жесткой зарядки и разрядки параметров. Конструкция построена на базе микросхемы LM317, которая представляет собой универсальный чип регулятор напряжения и имеет все функции защиты. Микросхема не позволит выплескивать ток больше чем 1.5 ампера,  что обеспечит безопасную зарядку  для нашей батареи. IC здесь в основном используется для создания точного необходимого уровня напряжения зарядки. Достигается путем регулирования переменного резистора 10k.





Операционный усилитель LM324  отрезает перегрузки, и отключает питание на батарею, как только течение зарядов достигнет необходимый предел. Резистор 10 к, подключенный к выводу  ОУ, используется для установки уровня заряда. Для 3,7 V литий-полимерный аккумулятора, устанавливается таким образом, что выход ОУ переходит в высокое состояние, как только батарея заряжена до 4,2V (для одной ячейки). Поскольку диод установлен на положительном выводе батареи, выход LM 317 должен быть установлен как  4,2 + 0,6 = 4,8 В (для одной ячейки) для компенсации падения напряжения в прямом направлении диода. Для 3 ячеек это значение необходимо отрегулировать как  4,2 х 3 + 0,6 = 13,2 V. При первом включении питания (заряда аккумулятора в разряженном состоянии) питание от LM317 будет 3,6V. Батарея начинает накапливать заряд и его уровень напряжения начинает расти, пока не достигнет отметки 4,2 V, который задействует вывод 3. Его потенциал чуть выше вывода 2. Запускается светодиодный индикатор с помощью  переключателя на транзисторе BC547, (подключенный через ADJ контакт ИС  LM 317). После того, как это произойдет, ADJ вывод  LM 317 будет заземлен, что приведет к отключению  выходного питания поступающего на батарею. Обратная связь по напряжению на выводе 3 LM324 гасится через резистор 1К. Схема остается заблокированной до тех пор, пока система не будет выключена или сброшена.





Для зарядки отдельных ячеек можно

сконструировать дополнительный разъем.
