Зарядное устройство для Ipod





Использование порта USB на вашем компьютере, чтобы зарядить батареи вашего плеера не всегда практично. Что делать, если у вас нет компьютера или вы не хотите, чтобы питание его питание шло только на зарядку? Это устройство можно использовать практически в любом месте. Питание расположено в небольшом пластиковом корпусе с входным разъемом DC на одном конце и USB "A" розеткой на другом , для подключения к мобильному телефону,  Ipod. Индикатор показывает, когда питание подается на розетку USB. Максимальный выходной ток 660mA, более чем достаточно для запуска любого USB аксессуара.

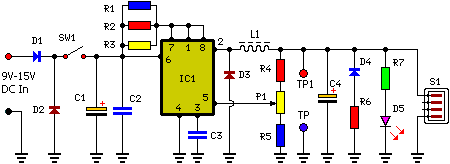

Схкема. Зарядное устройство для Ipod

Зарядное устройство для Ipod

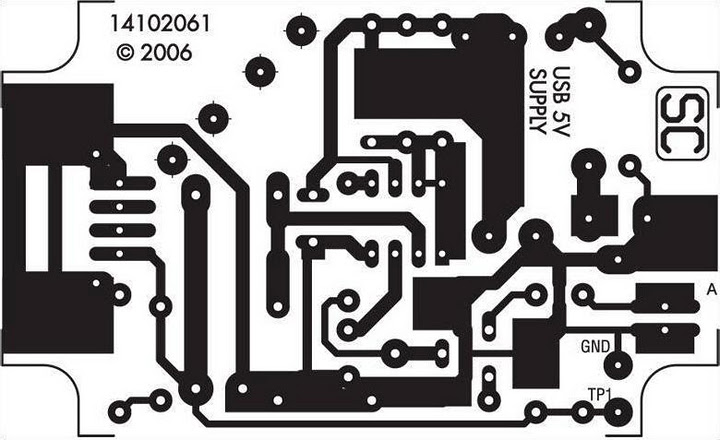

PCB/ Зарядное устройство для Ipod

PCB зарядного устройства IPod

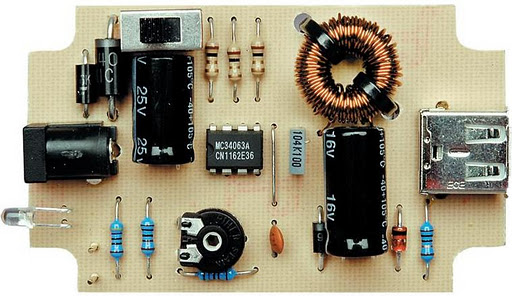

Вид сверху. Зарядное устройство для Ipod

Вид сверху

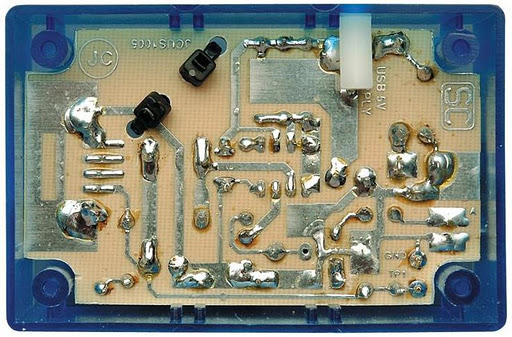

Вид снизу. Зарядное устройство для Ipod

Вид снизу


Детали:

Р1 = 1K
R1 = 1R-0.5W
R2 = 1R-0.5W
R3 = 1R-0.5W
R4 = 1K
R5 = 560R
R6 = 10R-0.5W
R7 = 470R
С1 = 470uF 25V
С2 = 100 нФ-63V
С3 = 470pF
С4 = 100uF 25V
D1 = 1N5404
D2 = 1N4001
D3 = 1N5819
D4 = 5,1-1W стабилитрон
D5 = 5мм. Красный светодиод
L1 = 220uH
S1 = USB
SW1 = Вкл / Выкл
IC1 = MC34063A




Схема основана на MC34063. Импульсный регулятор напряжения MC34063A (полный российский аналог КР1156ЕУ5) - специально разработанная микросхема для DC-DC преобразователей с минимальным количеством внешних элементов. Микросхема MC34063A применяется в импульсных источниках питания со входным напряжением от 3 до 40В и выходным током до 1,5А.
