Зарядное устройства со вторичной регулировкой



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








Эталонная конструкция PMP40183 представляет собой быстрое решение для зарядного устройства со вторичной регулировкой с использованием UCC28740, которая обеспечивает постоянное напряжение постоянного тока. Конструкция поддерживает максимальный уровень напряжения 15 В / 3 А PD 3.0, а также уровень выходной мощности 6,2 В-11 В / 4 А. Эта выходная производительность обеспечит быструю зарядку между эталонным дизайном платы питания PMP40183 и эталонным дизайном платы управления USB Type-C ™ PD с TIDA-01582, служащим в качестве USB Type-C ™ PD UFP. Вторичный синхронный выпрямитель UCC24636 обеспечивает высокую эффективность с максимальным временем проводимости SR.

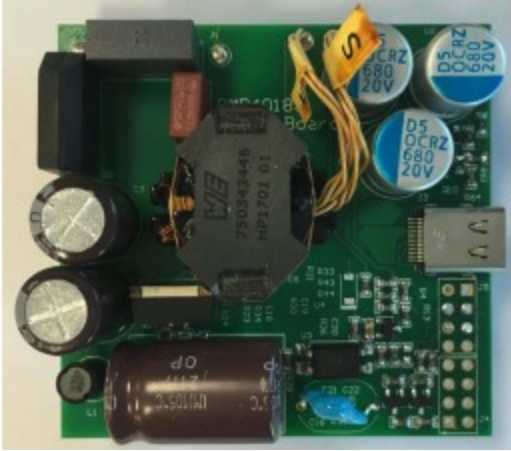

45W USB Type-C ™ PD DFP адаптерная плата

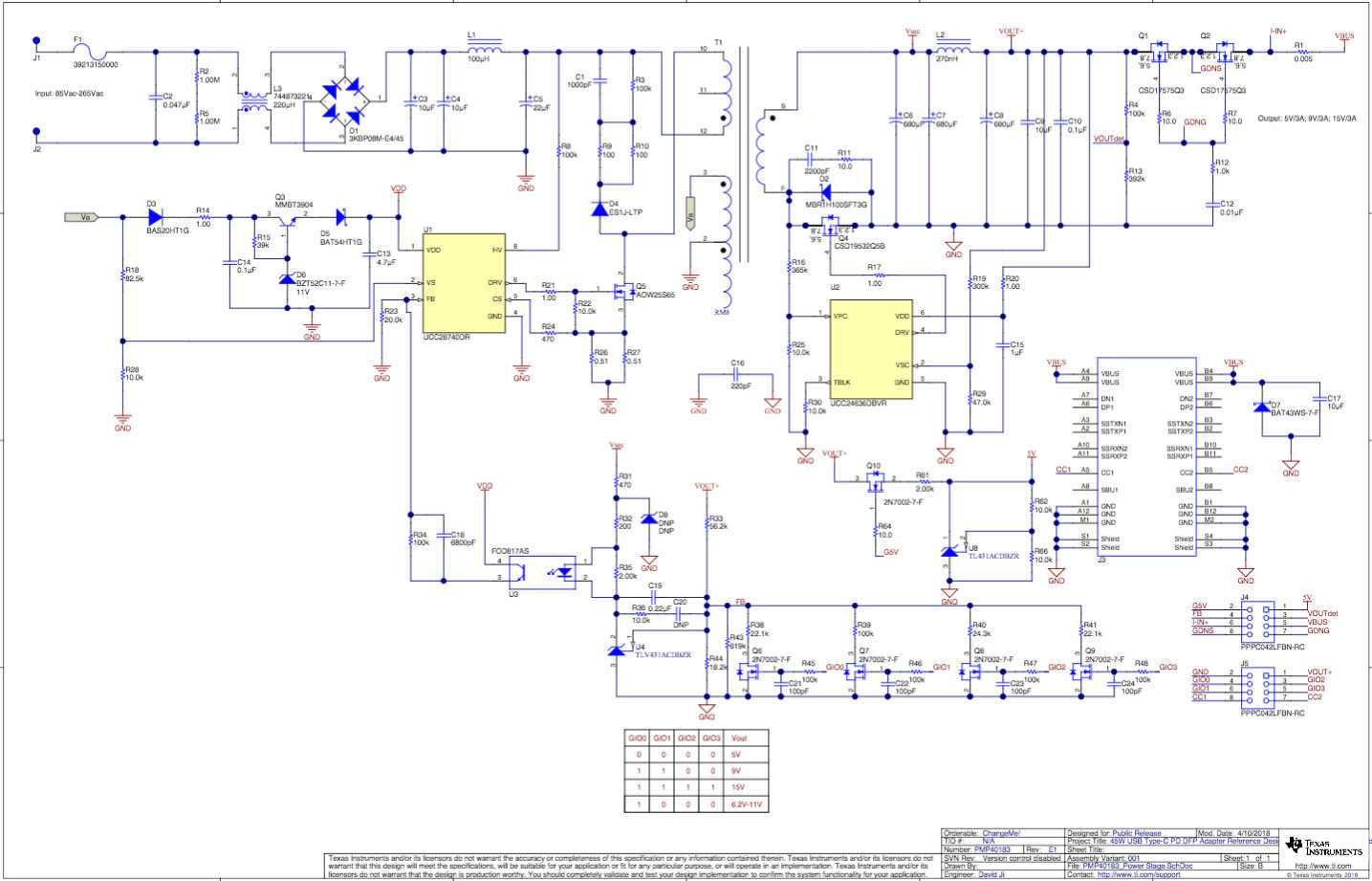

схема45W USB Type-C ™ PD DFP Адаптер схема







Особенности:

  • Поддерживает 6,2 В-11 В / 4 А
  • Решение системного уровня для определения полного сопротивления кабеля и BAT OVP совместно с BQ25970
  • Доменная коммутация и баланс VS SR flyback
  • Стандарт поддержки PD 3.0 5V, 9V, 15V / 3A
  • Регулируемый Vbus с разрешением 20 мВ / шаг
