Зарядки для литий-ионных и Li-Po аккумуляторных батарей с помощью MCP73831 и TP4056
Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"
В течение прошлого года я заменил множество батарей дома большим количеством литий-ионными батареями. Мини-SOT-23-5, который я использую для радиоприемника, и светодиодные зарядные цепи для зарядки фонаря, способен к питанию 500 мА на MCP73831 , используется с внешним элементом схемы. Я использовал адаптер 5 В в качестве источника питания для схем, которые я вставлял в устройства
В случае MCP73831 R1-резистор используется для настройки тока, я использую 2,2K, 500mA 2K, 240MA 4.2K, 160MA 6.34K, 130MA 7.87K, 100MA 10K конденсаторы на входе и выходе 10K будут безполюсными.

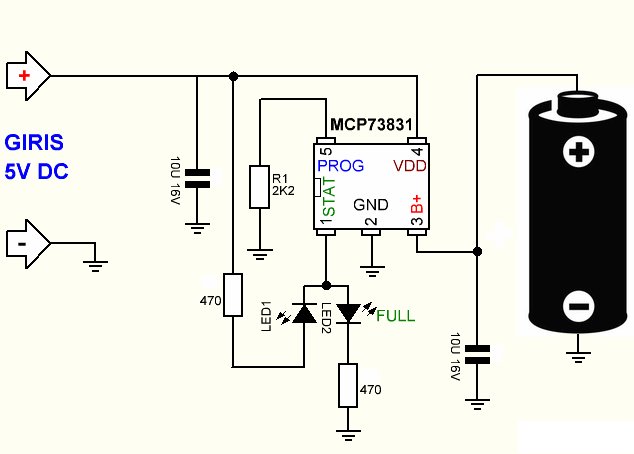

MCP73831 Литий-ионная аккумуляторная схема

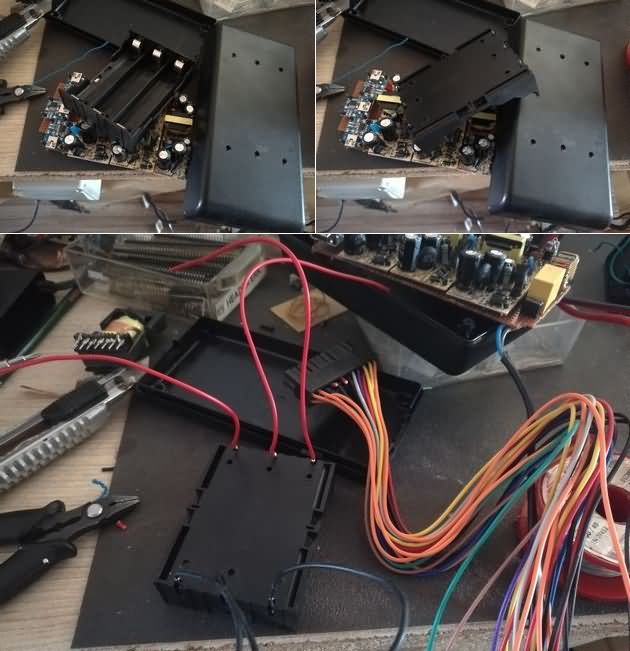

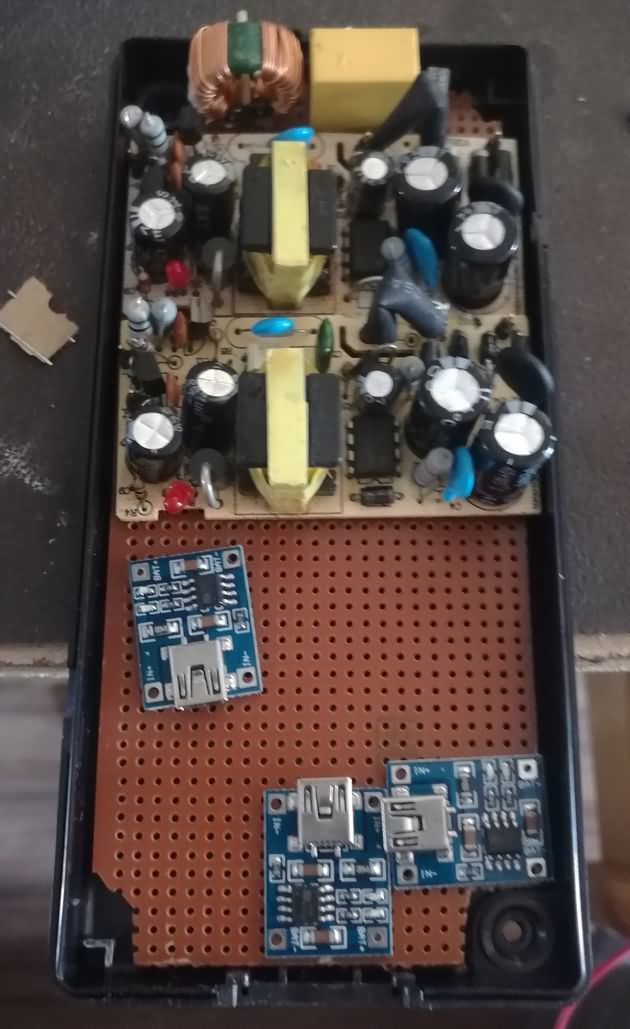

Мне нужно было использовать отдельный источник питания для каждого модуля TP4056 . Я установил 3-литий-ионный аккумулятор на коробку и припаял модули к модулям пайки.

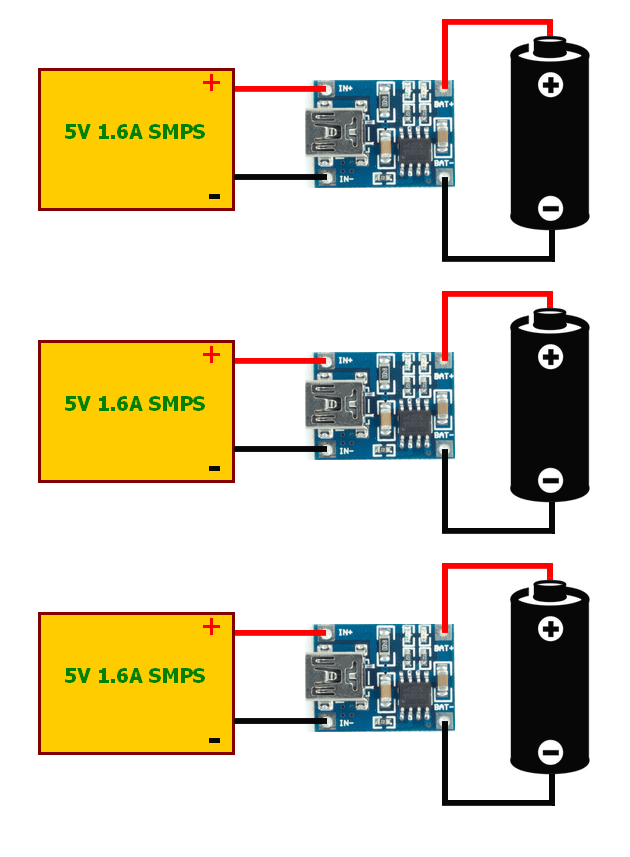

Соединение TP4056

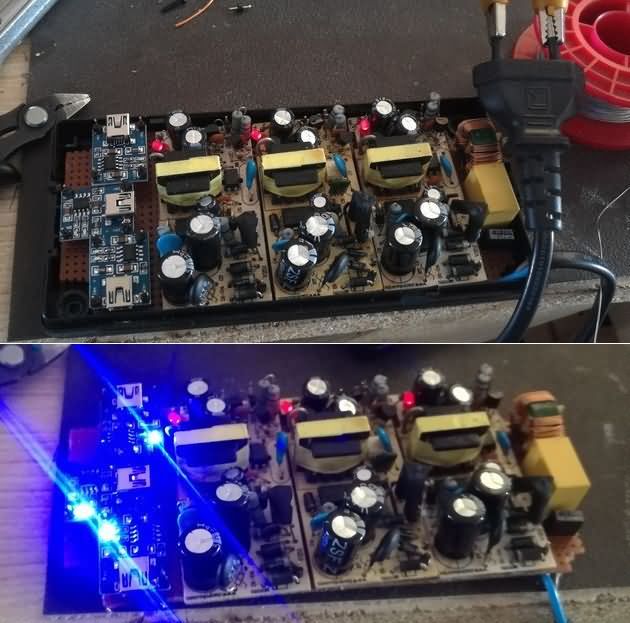

Если у вас мощный адаптер SMPS, вам не нужно использовать отдельные источники питания для модулей TP4056 .

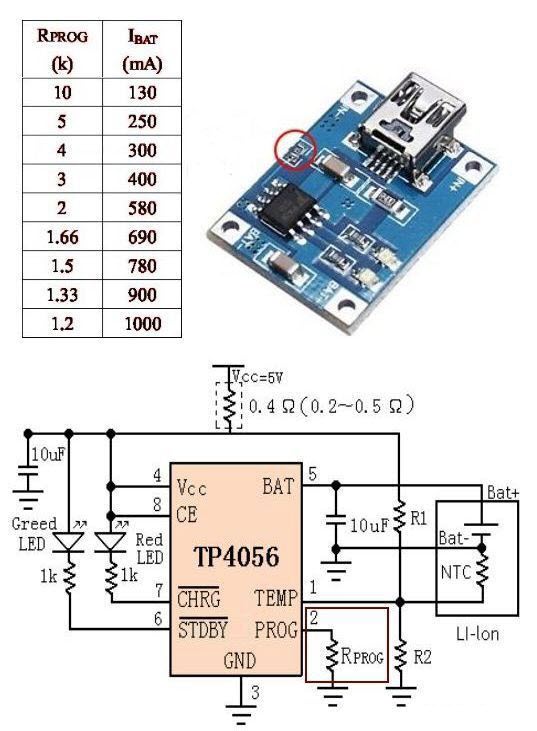

Ток интеграции платы TP4056 можно отрегулировать. Модули TP4056 обычно оснащены резисторами «Prog» для максимального выходного тока. TP4056 может быть установлен на 130 мА .... 1000 мА, заменив резистор, подключенный к контакту 2. Если источник питания в руке немного превышает ток зарядки, например, если вы используете адаптер 5V 1A, вы должны установить ток модуля TP4056 под рукой до 800 мА или меньше, или ваш адаптер может выйти из строя или перейти в режим защиты ,

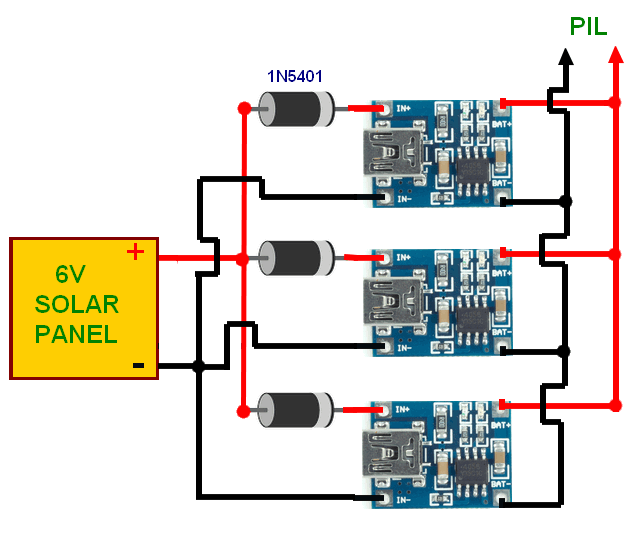

Солнечная панель-зарядное устройство TP4056

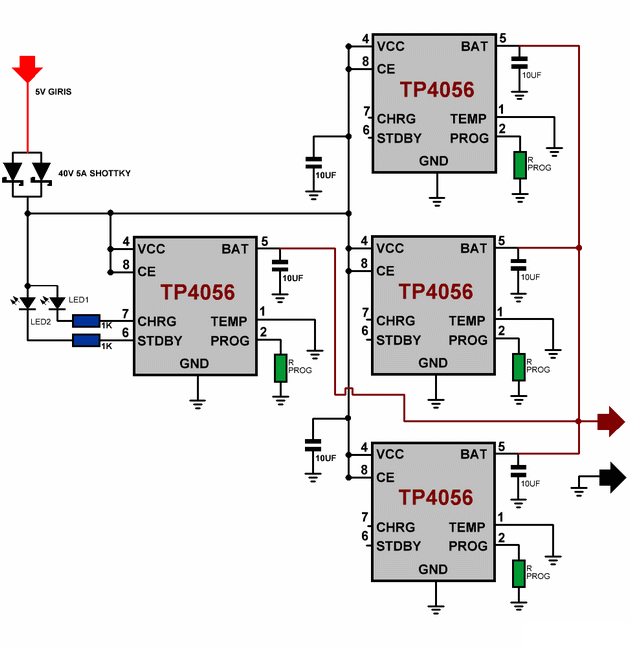

TP4056 Схема параллельного соединения 4X
