Зарядка телефона с помощью автомобильного аккумулятора 6-24V



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

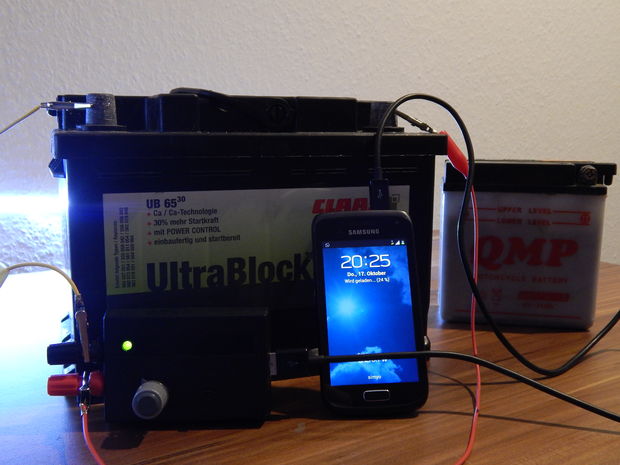

Зарядить смартфон во время отдыха не всегда легко. Я покажу вам, как зарядить свой телефон с помощью автомобильного аккумулятора или мопедной батареи. Вы можете также использовать гаджет с любым типом источника питания 6V-24V.

Построены 2 схемы, которые в основном имеют одну и ту же функцию. Но у них есть свои плюсы и минусы:



В первой использован LM7805:

+ Очень простой, идеально подходит для начинающих

+ Очень дешево

+ Полезно, когда вам нужно всего лишь немного тока

- Коэффициент полезного действия ужасен с более высоким напряжением (24В -> 21% -> сильно нагревается)



LM2576:

- Более сложная схема

- больше деталей, больше затрат

+ Эффективность достаточно хороша для телефоного зарядного устройства (около 80%)



Вы можете решить, какую из них вы хотите использовать,

или сделаете обе.

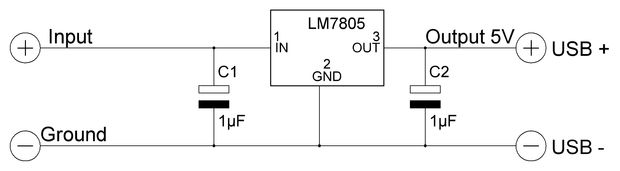

Простой способ на LM7805



Простой способ: LM7805

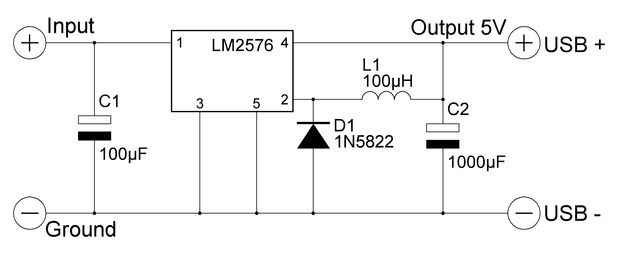

Эффективный способ на LM2576



Эффективный способ: LM2576

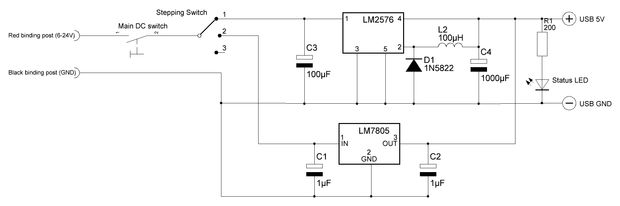

Можно собрать комбинированную схему



Объединить схемы



Добавить нужно переключатель, чтобы задействовать тот или иной блок





Я надеюсь, что ваши новые гаджеты прекрасно работают, и вы наслаждались этим проектом.
