Зарядка телефона при ходьбе



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Это возможно с помощью короткого эксперимента. Секретом этого эксперимента является "пьезоэлектрический эффект".  Пьезоэлектрический диск генерирует напряжение при деформации (изменение формы при приложенном усилии).



Части / Материалы



Части / Материалы



· Пьезоэлектрический диск (6 *)

· 1N4007 Rectifier Диоды (4 *)

· Провода

· Старая пара обуви

·  Контактный клей

·  3.7v батарея

·   переключатель

·   USB-порт

·   Стабилизатор напряжения 5v (7805)

·   USB управление DC-DC Mini PFM (0.9-5v)

·    Литий - зарядное устройство. USB 1A

·    Электрическая лента

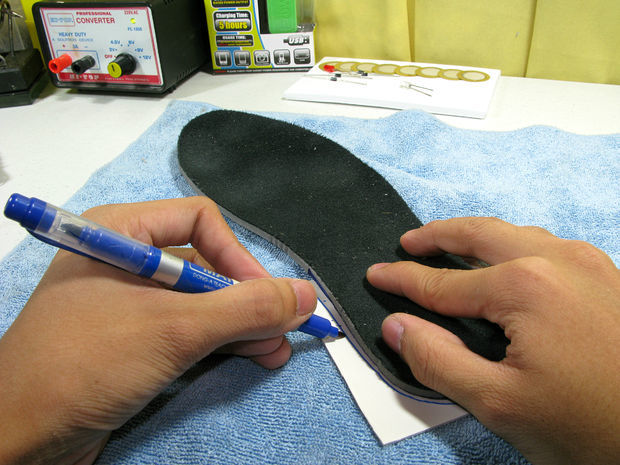

Обведите форму подошвы на пластике толщиной 2-3мм. ПВХ будет выступать в качестве опорной пластины , где будет расположена схема.

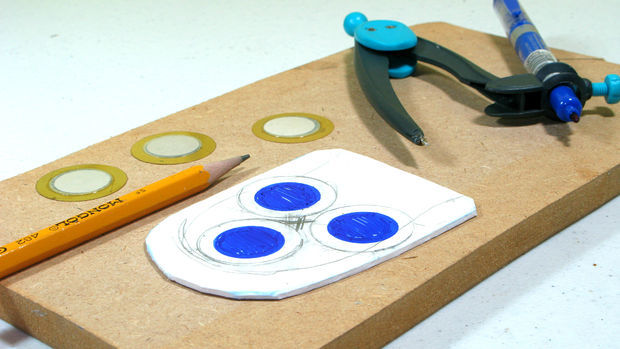

Сделайте треугольник на базовой пластине таким образом, чтобы уместить пьезо. Проделайте установочные отверстия.



Оклейка пьезоэлектрический диск

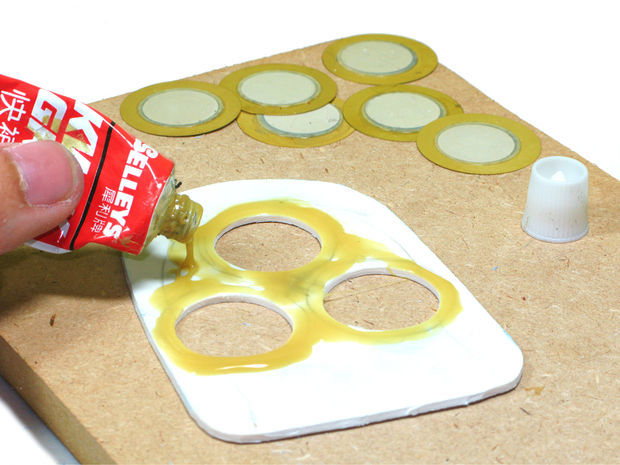

Приклейте пьезоэлектрические элементы на основании, вставив в вырезанные круглые отверстия (то же самое на другой заготовке).



Подключение дисков вместе



Припаяйте все диски параллельно друг другу. Не соединяйте их последовательно, потому что нам нужно больше тока и напряжения. .Повторите то же самое на другой заготовке, соединив положительные и отрицательные провода вместе, так что в конце концов мы получим только два провода (+) и (-) , содержащими весь ток.

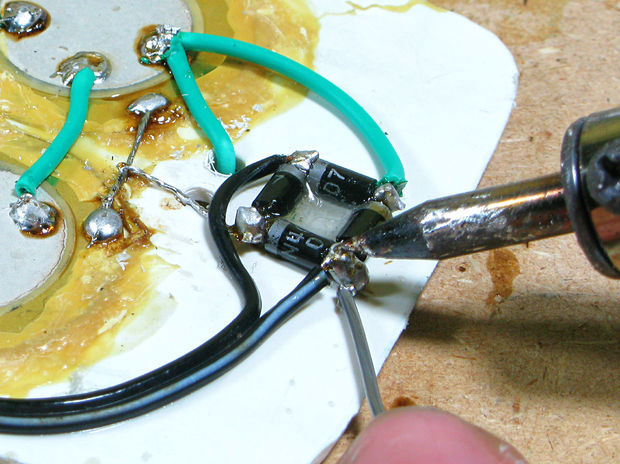

Подключение диодного моста



Мы получим AC (переменный ток) , но для зарядки нам нужно иметь DC (постоянный ток). Таким образом , мы будем строить диодный мост для преобразования переменного тока в постоянный.

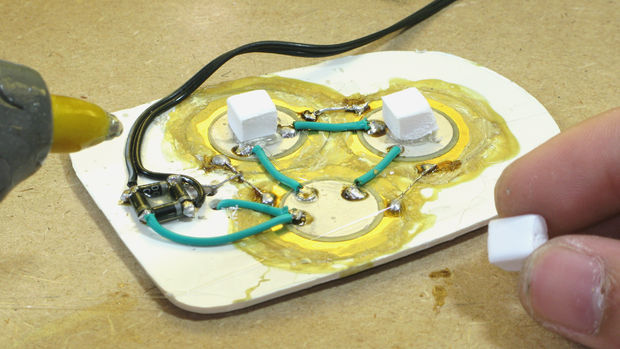

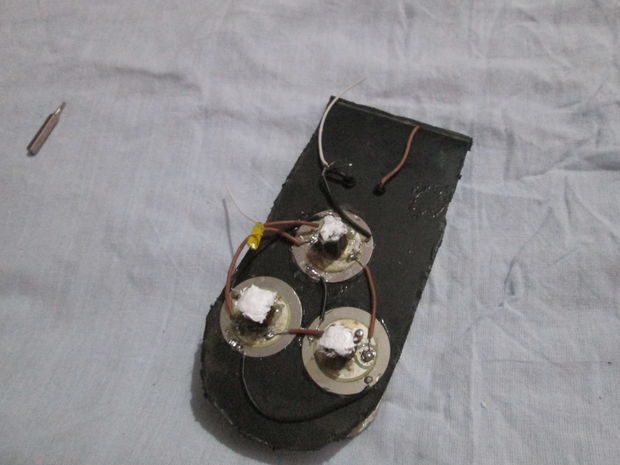

Мы должны также добавить толкатели на наших дисках. Чем меньше площадь поверхности, тем она больше работает под давлением.



Проверим  вольтметром, что получилось

·                     10-15V нажатием вручную

·                     20-25v при ходьбе и

·                     25-30v во время работы



Используем регулятор

https://cdn.instructables.com/FNN/68W6/IYUG1SCK/FNN68W6IYUG1SCK.MEDIUM.jpg



Два провода от диодного моста, содержащие напряжение постоянного тока, теперь будем соединять с регулятором напряжения.



Подключение

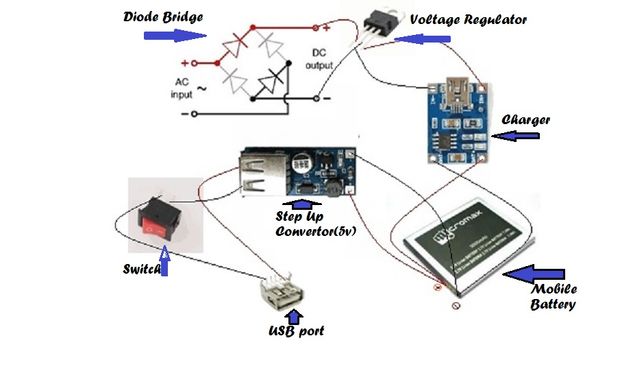

Соедините положительные USB порта к (+) выходного до конвертора и отрицательные согласно приведенному рисунку.
