Запуск двигателя при отсутствии источника света



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








Мы сделали схему, которая начинает  работать при наступлении темноты. Двигатель будет вращаться при темноте и затем останавливается при приеме света. Реализовано с помощью полупроводникового датчика CDS.

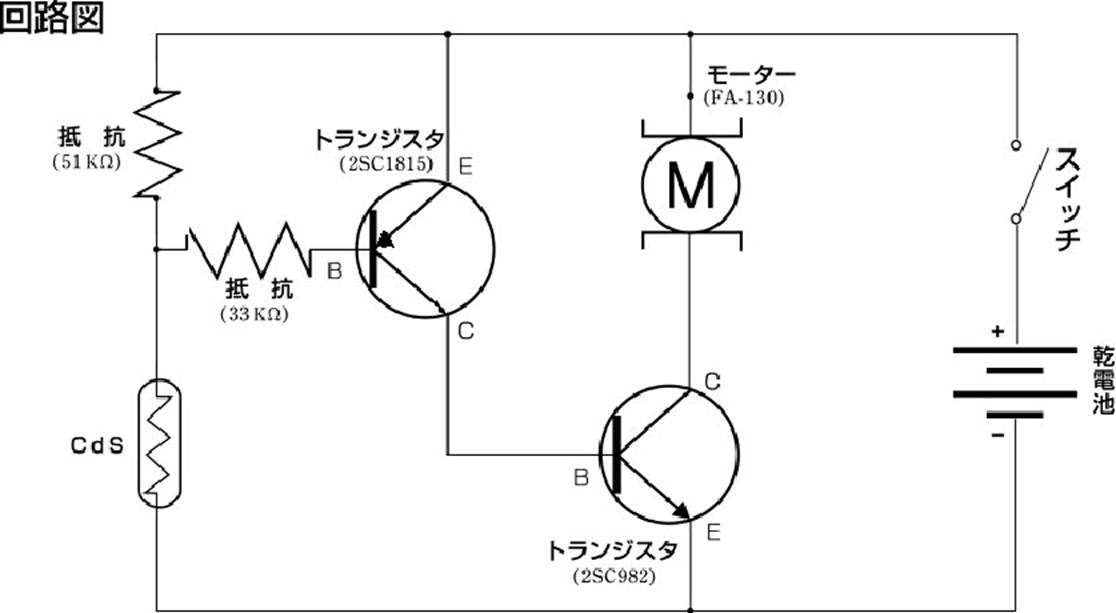

Принципиальная схема



СРС является величиной сопротивления которая изменяется в зависимости от количества света. При ярком свете, сопротивление увеличивается и при затемнении уменьшается. Двигатель управляется 2SC2001 или аналогичным транзистором. Пожалуйста , подключите АА два. Звук будет если заменить  двигатель на зуммер.





  1. CdS X 1
  2. Транзистор (2SA1015) X 1
  3. Транзистор (2SC2001) X 1
  4. Сопротивление (1 / 8W) 33 кОм X 1
  5. Сопротивление (1 / 8W) 51KΩ X 1
  6. Батарея оснастке X 1
  7. LED X 1 шт
  8. Батарейный блок (AA 2) X 1
  9. Мотор или механический зуммер X 1

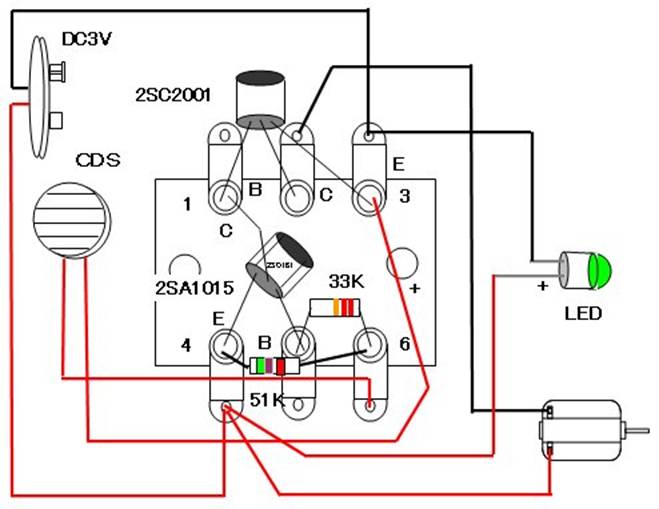

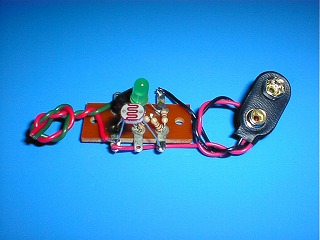

Монтаж  элементов



Блок питания работает на 3V.
