Запись и воспроизведение речи на микросхемах.

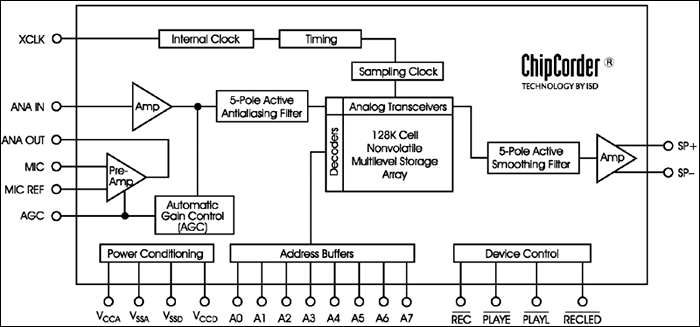

Устройство на основе микросхемы ISD1210S семейства ChipCorder компании Winbond Electronics предназначено для записи и высококачественного воспроизведения звуковых фрагментов до 10сек. Оно предназначено, в первую очередь, для "озвучивания" бытовой техники и игрушек, но могут быть использованы в промышленных автоматических схемах речевого оповещения. Представление о структуре микросхемы ChipCorder дает схема, приведенная на рис.



Внутри нее находятся микрофонный усилитель с системой АРУ, сглаживающий и помехоподавляющий фильтры, выходной УЗЧ и многоуровневый массив памяти. Каждая ячейка памяти способна принимать одно из 256 значений напряжения. Дополнительные аналого-цифровые или цифро-аналоговые преобразователи не требуются. Устройство имеет однополярное питание +9в (или +5в, если не устанавливатть стабилизатор 78L05, например если питание подается с БП компьютера), автоматический переход в ждущий режим, 100 000 циклов записи и 100 лет хранения записанного сообщения. Габаритные размеры платы 60 х 40мм. Для управления устройством выведены три кнопки PLAYE, PLAYL, REC. При однократном нажатии кнопки PLAYE происходит воспроизведение всего сообщения, нажатие кнопки PLAYL приводит к началу воспроизведения, отпускание - заканчивает его. Кнопка REC включение записи. Единовременно записывается, хранится и воспроизводится только одно сообщение. Каждое последующее записывается "поверх" старого.




еще один записыватель

Цифровой диктофон

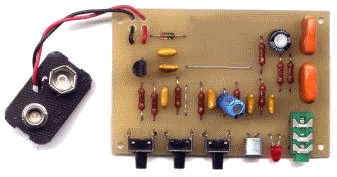

Цифровые диктофоны в последнее время нашли широкое применение в быту. Развешанные на стенах записки с напоминанием о необходимости разогреть котлеты из холодильника теперь заменяет портативное, помещающееся на ладони, устройство. Небольшие размеры, высокое качество, надежность, простота в изготовлении и настройке, а также низкая стоимость делают диктофон удобным средством сохранения информации и общения. Предлагаем вам собрать цифровой диктофон с длительностью записи до 16 секунд, который можно использовать дома, в игровых моделях и устройствах Диктофон выполнен на микросхеме ISD1416.

Купить

Pадиолюбительские наборы "MАСТЕР КИТ", "E-KIT","Radio-KIT",
"КITLAB", "Чип Набор"


К устройству подключается электретный микрофон, с помощью которого производится запись звукового сигнала в память микросхемы и динамик с сопротивлением 16…50 Ом для прослушивания.


Технические характеристики
Напряжение питания: 9…12 В
Ток потребления:
режим хранения 10 мА
режим запись/воспроизведение 100 мА
Общее время записи/воспроизведения: 16 с
Частота дискретизации: 8 кГц
Полоса пропускания: 3,3 кГц
Емкость энергонезависимой памяти: 128 кБ
Время хранения данных: 100 лет
Количество циклов записи: 100000
Размеры печатной платы: 66х46 мм





Описание работы

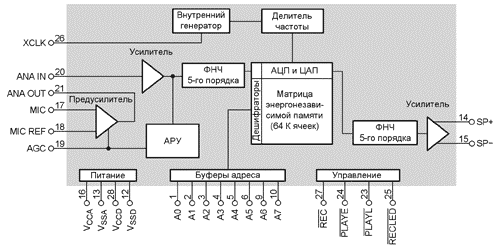

 Цифровой диктофон выполнен на базе специализированной интегральной микросхеме DA1 ISD1416 (Integrated Storage Device (подразделение Winbond)), которая обеспечивает высококачественную репродукцию голосовых аудио-сигналов. ИМС содержит встроенный генератор тактовой частоты, устройство выборки-хранения, энергонезависимую память емкостью 128 кБ, каждая ячейка которой способна запоминать 256 уровней, микрофонный предварительный усилитель, система АРУ, Antialiasing-фильтр (фильтр линейной интерполяции формы сигнала при преобразовании " цифра-аналог” ), сглаживающий фильтр, усилитель низкой частоты. Управление адресом и функциями производится посредством последовательных интерфейсов Serial Peripheral Interface (SPI) или Microwire Serial Interface.

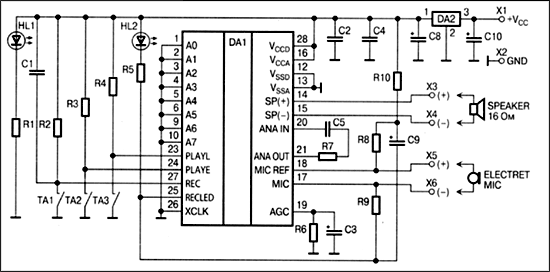

В состав цифрового диктофона входит также стабилизатор напряжения (DA2), кнопки управления (ТА1…ТА3). Светодиод HL2 индицирует включение режима "запись”, а HL1 – наличие напряжения питания. Напряжение питания подается на контакты Х1 (+), Х2 (-). Динамическая головка подключается к контактам Х3, Х4, электретный микрофон – Х5, Х6.

Конструкция

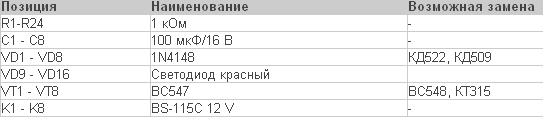

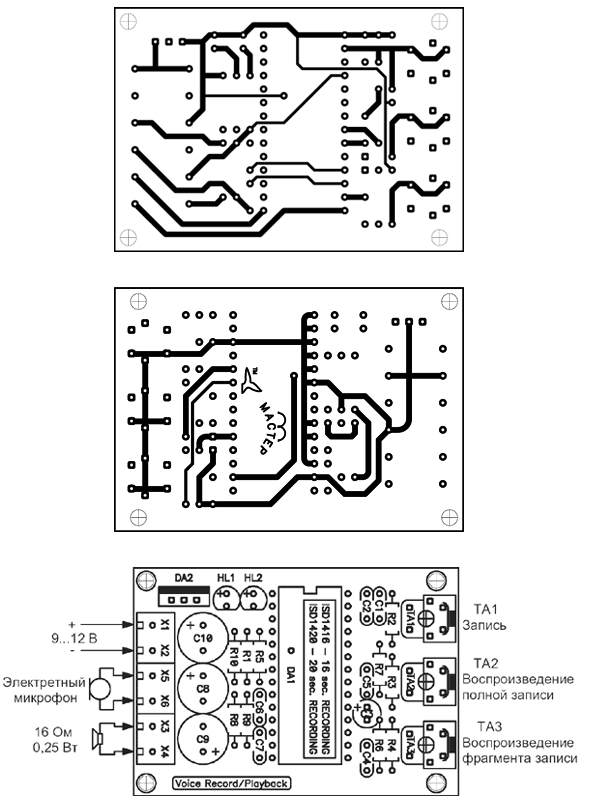

Конструктивно цифровой диктофон выполнен на двусторонней печатной плате из фольгированного стеклотекстолита с размерами 66х46 мм. Конструкция предусматривает установку платы в корпус, для этого на плате имеются монтажные отверстия под винты М3. Для удобства подключения питающего напряжения, микрофона и динамической головки на плате предусмотрены посадочные места под клеммные винтовые зажимы. Перечень электронных компонентов приведен в Таблице




Порядок работы с диктофоном

При нажатии на кнопку ТА1 "Запись” микросхема DA1 активизируется, на электретный микрофон подается поляризующее напряжение и загорается светодиод HL2, сигнализируя о том, что режим записи включен. Запись происходит в течение всего времени, пока кнопка нажата. По истечении указанного выше предельного времени (16 с) микросхема автоматически переходит в дежурный режим. Для прослушивания всей фонограммы достаточно кратковременно нажать на кнопку ТА2 "Воспроизведение полной записи” . По окончании воспроизведения микросхема снова переходит в дежурный режим. Чтобы прослушать фрагмент записи (от начала), необходимо нажать и удерживать кнопку ТА3 " Воспроизведение фрагмента записи”.

В статье использованы материалы компании МАСТЕР КИТ
