XBMC USB контроллер

XBMC является кросс платформенным медиа-центром. В этом проекте мы разрабатываем USB порт контроллера, который может управлять XBMC без использования стандартных устройств ввода, таких как клавиатура и мышь.

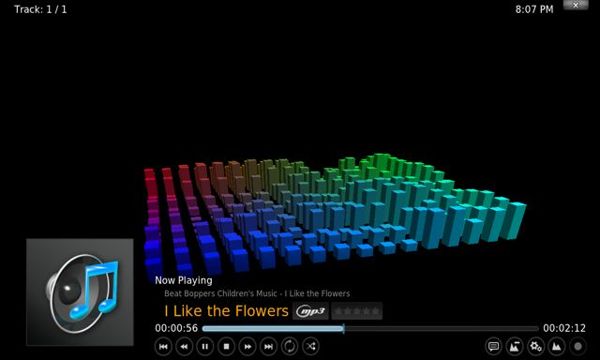

Рис.1 - Аудио плеер XBMC

Система спроектирована для работы с XBMC - интерфейс RPC JSON.

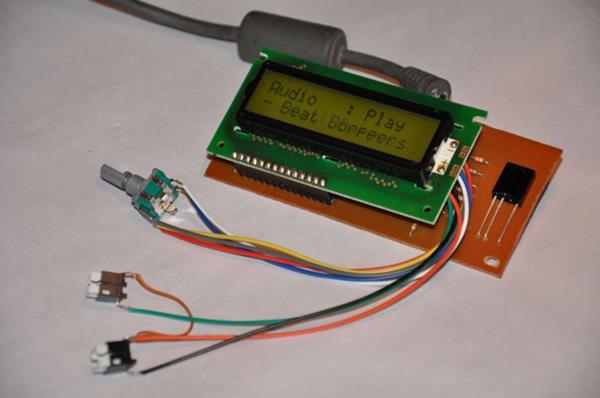

Fig.2- XBMC USB контроллер

PIC18F4550 Microchip является основным аппаратным контроллером этой системы. Используется для USB интерфейсов, ЖК, декодер данных базового дистанционного управления ИК и управлением других устройств ввода (например, датчика вращения и переключателей). USB-интерфейс XBMC работает в качестве USB-HID. Работает с операционной системой Microsoft Windows.

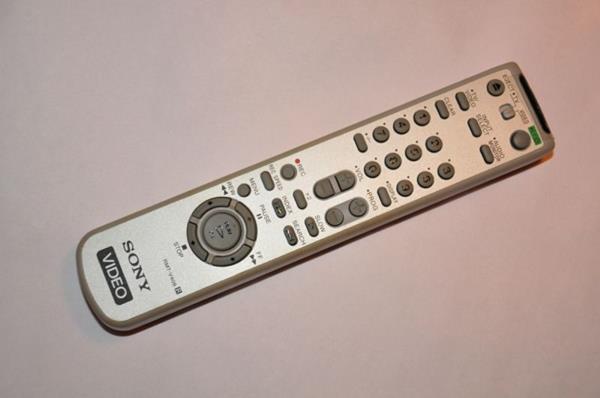

Fig.3- Sony RMT-V408 дистанционное управление

Эта система состоит из двух основных программных модулей:

1. PIC18F4550 базовое программное обеспечение (прошивка): разработан с использованием MikroC версия 4.60.

2. Windows XBMC : разработан с использованием Delphi 7 и работает в качестве "виртуальной" Windows Service Application.

Перед работой с этой системой необходимо настроить приложение контроллера для его / ее дистанционного управления и для  установки программного обеспечения. Этот файл конфигурации находится в папке \ Controller \ release с именем "mcci.ini". Этот INI-файл содержит 3 основных раздела, таких как " Xbmc ", " device " и " keymap ".

Раздел "Xbmc" содержит 3 параметра:

Адрес: IP-адрес системы, где установлен XBMC. (В большинстве конфигураций, значение этого параметра устанавливается по умолчанию, как 127.0.0.1)

Порт: номер порта, назначенный для веб-интерфейса XBMC. (Это значение нужно проверить с настройками сети XBMC)

Расположение: полный путь и имя  исполняемого файла XBMC.

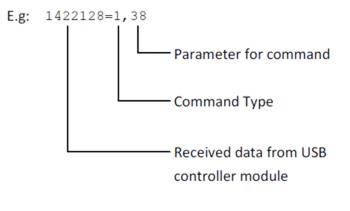

Раздел " device " содержит 2 параметра, связанных с контроллером USB. Если вы используете прошивку по умолчанию, эти значения должны быть VID = 33824 и PID = 1. Если вы изменяете прошивку с различными Vendor ID , убедитесь, что  эти значения также изменены. Раздел " keymap " используется для назначения функций кнопкам пульта дистанционного управления. Форматы для этого раздела описаны в ниже.

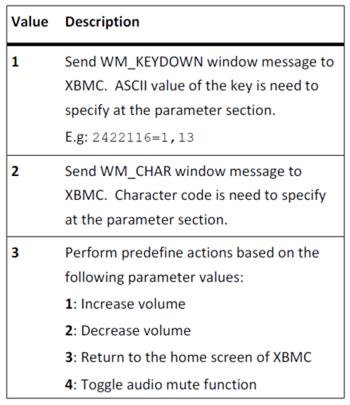

Тип команды: Укажите тип команды в качестве целого числа. Допустимые типы команд:

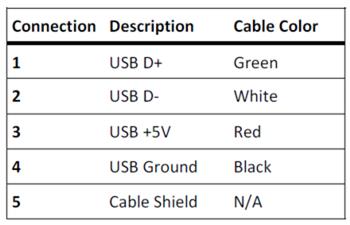

Данная конструкция печатной платы имеет 2 внешних разъема. Разъем J1 используется для подключения энкодера и двух выключателей в системе. Схема подключения J1 показана на рис. 4. Разъем J2 используется для подключения кабеля USB к системе. Соединения J2 перечислены в таблице ниже:

Для J2 используется стандартный 3feet 28 / 24AWG USB кабель с USB-разъемом «папа».

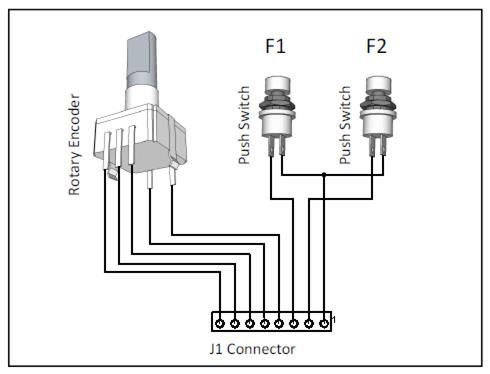

Fig.4- Соединения  разъема J1

Прежде чем мы начнем начальную настройку мы предполагаем, что компьютер может иметь следующие минимальные системные требования:

• Windows XP или более новая версия операционной системы Windows,
• XBMC 10.1 или более новая версия
• USB 2.0 порт

Если система отвечает вышеуказанным требованиям, продолжим процесс установки системы следующим образом:

1. Нажмите XBMC и нажмите вкладку «Система» и «Сеть».
2. В «Обслуживание» измените следующие параметры: Разрешить контроль XBMC с помощью HTTP: порт: 80 Логин: Пароль:
3. Нажмите клавишу «Esc».
4. Закройте XBMC.
5. Загрузите прилагаемый программный пакет и убедитесь, что mcci.ini файл настроен правильно.
6. Подключите контроллер USB XBMC к компьютеру. Если устройство работает нормально, Windows автоматически обнаружит новое устройство и настроит его в системе.
7. Запустите mcci.exe приложение. Если все настроено правильно, XBMC запустится автоматически.
8. Проверьте  работу XBMC с пультом дистанционного управления и контроля на XBMC контроллере USB.

Fig.5- информация об XBMC

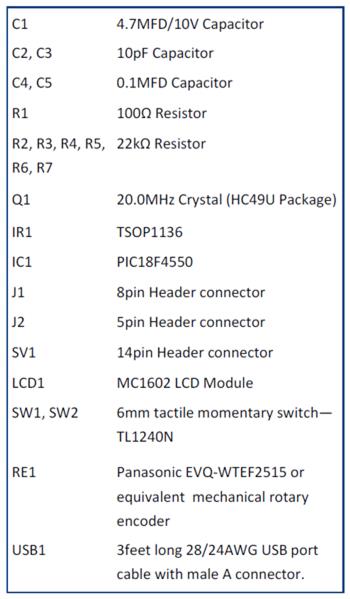

Детали

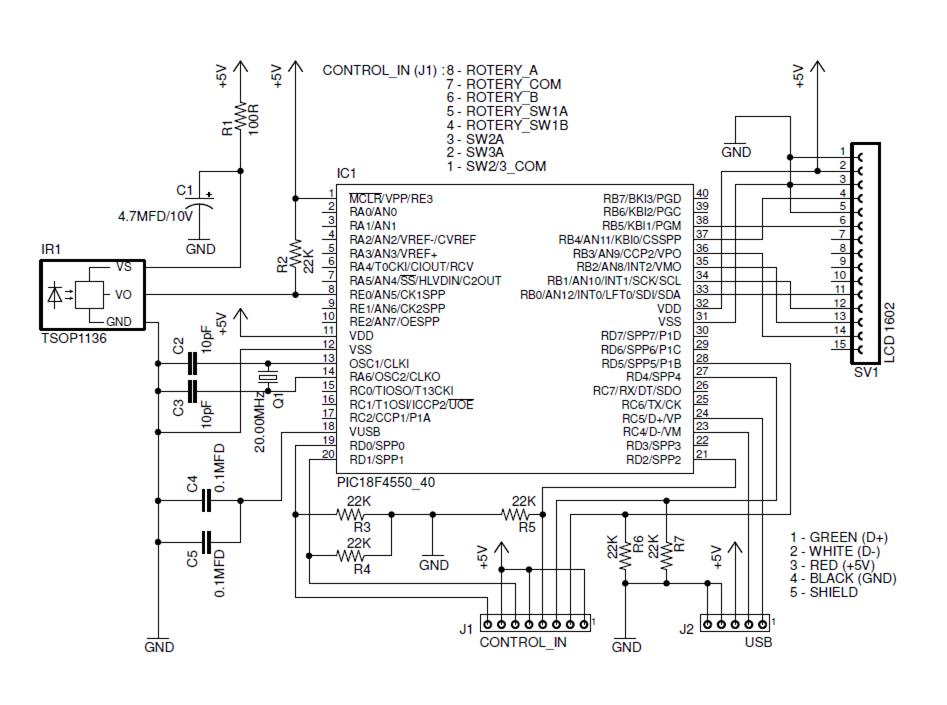

Принципиальная схема

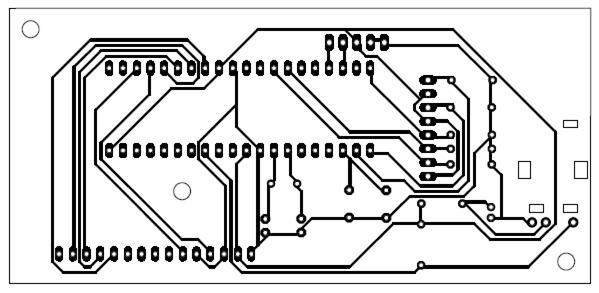

Печатная плата

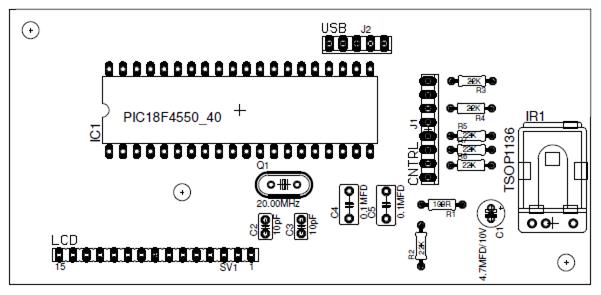

Компоновка элементов


Скачать

Программное обеспечение контроллера

Прошивка
