Выходное твердотельное реле 60V DC на 10A (оптически изолированный вход)



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Схема основана на TLP250 / 352, который является Opto-Coupler IGBT / MOSFET Gate Driver от Toshiba и Mosfet IRFP260 от IR. Реле состоит из оптически изолированного драйвера и MOSFET с низким импедансом.  Сочетание низкого сопротивления и высокой нагрузки по току делает это реле подходящим для различных применений переключения. Идеально подходят для управления высоковольтными и токовыми нагрузками постоянного тока с надежностью в твердом состоянии, обеспечивая изоляцию 3750 В от входа и выхода.Твердотельные реле имеют высокую скорость переключения по сравнению с электромеханическими реле и не имеют физических контактов для изнашивания. Входное триггерное напряжение от 3 В до 9 В постоянного тока (1,5 В до 12 В с транзистором) и выходная нагрузка 10 А и питание от 12 В до 60 В постоянного тока (возможно также 100 В постоянного тока). Для драйвера Gate требуется напряжение от 12 В до 18 В постоянного тока. Теплоотвод необходим для пиковой нагрузки.

Примечание 1: Q2, R1, J2  для низковольтного входного сигнала триггера

Примечание2: J1 (VC-J) Закрыть в случае подачи питания и логического питания - те же самые напряжения 12-18 В для работы с одним источником питания

Примечание 3: Можно использовать светодиод R4, D1, если напряжение нагрузки выше 24 В постоянного тока

Примечание 4: J3 для заземления катода в случае одиночного импульсного входа



Особенности



+ V Питание 60V DC (возможно 100 В пост. тока) для нагрузки

VC Питание 12 В - 18 В пост. тока для драйвера оптопары

J1 для работы с одним источником питания (если источник нагрузки находится между 12 В DC и 18 В постоянного тока)

Ток нагрузки до 10Amps (требуется большой размер радиатора для большой токовой нагрузки)

Два варианта входа: 1. Анодно катодный вход 2. Входной сигнал через вход базы транзистора

Входной триггер от 3V до 9V ​​DC-анод и катод (значение Alter Resistor для входного триггерного входа 24 В)

Вход сигнала 1,5 В до 12 В постоянного тока на базе транзистора (Alter Base Resister Value для более высокого триггерного входа)

Напряжение изоляции: 3750 В

Рабочая частота входного сигнала до 50 кГц (см даташит на TLP352 для получения дополнительной информации)



Соединения



Катод 2. Анод 3. Низкий токовый сигнал 4. VCC-12V-18V 5. GD-Ground

+ Напряжение питания V & GD от 12 В до 60 В

+ Загрузка V & DR (DR-Drain: -Load & + V: + Load)

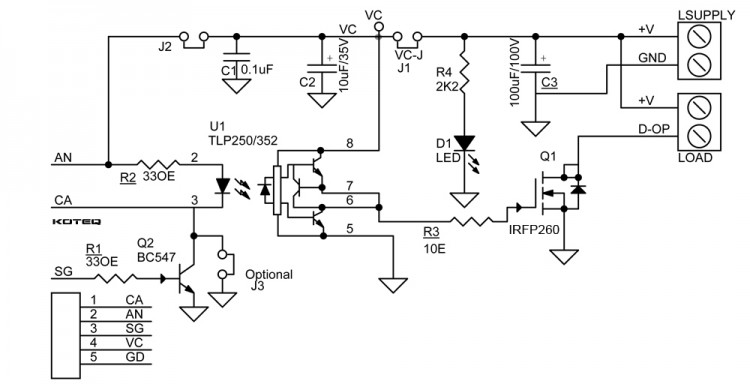

Схема

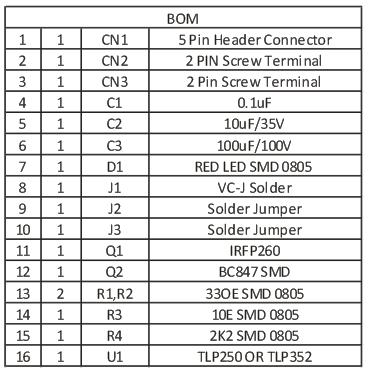

Список деталей

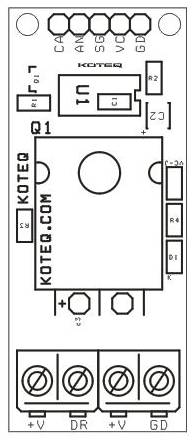

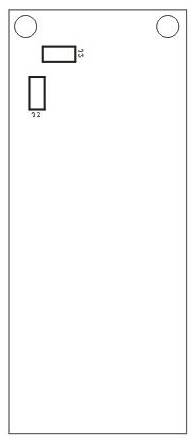

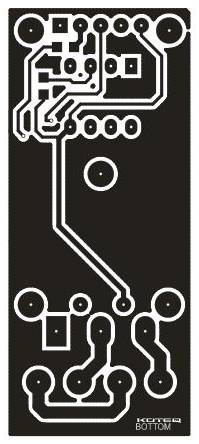

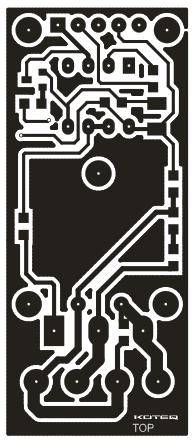

Печатная плата

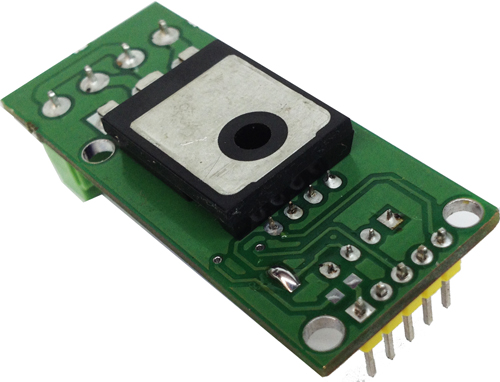

Фото



DC_Solid_State_Relay_I052B
