Вольтметр с переменным диапазоном



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Устройствот используется как вольтметр с переменным диапазоном. Светодиоды указывают диапазон подаваемого входного напряжения. Источник питания 12 В постоянного тока подается через разъем CN2, а переменное входное напряжение подается на разъем CN1. IC LM3914 является точечно-матричным драйвером. Он воспринимает аналоговые уровни напряжения и отображает свой диапазон на светодиодах.  Светодиоды индицируют в зависимости от приложенного переменного входного напряжения. С помощью перемычки можно выбрать режим светодиодного дисплея. Когда перемычка открыта, он находится в точечном режиме, а когда она закрыта, находится в режиме штрих.  Диапазон регулировки 0-1,3 В и 0-10,8 В.



Характеристики

Вход: 12 В пост. Тока при 190 мА
Диапазон: 0 - 1.3 В и 0 - 10.8 В, регулируемый с бортовой настройкой
Выход: 10 светодиодов
Два режима, Bar и Dot, выбираемые перемычкой
Очень низкий потребляемый ток, типичный 200 мА
Четыре монтажных отверстия по 3,2 мм
Размеры печатной платы 32 мм x 74 мм

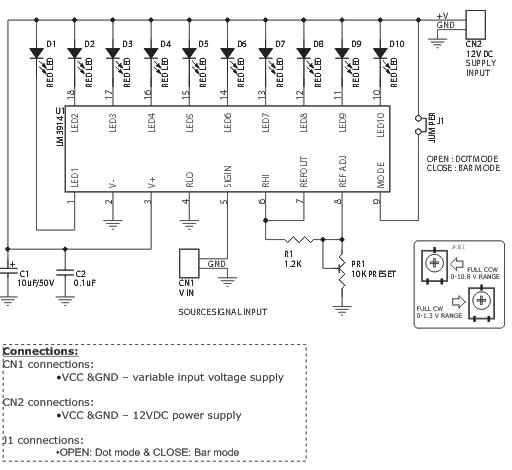

Схема

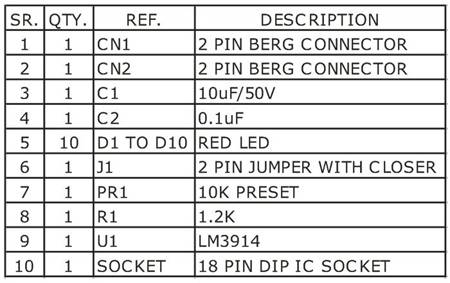

Части

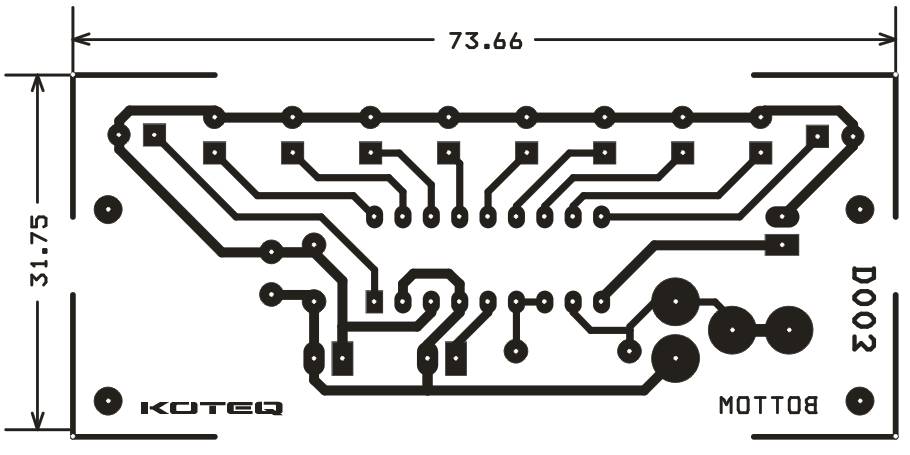

Печатная плата

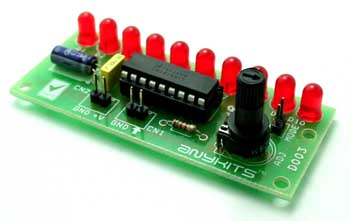

http://www.electronics-lab.com/wp-content/uploads/2015/04/Variable_Range_LED_Voltmeter_project_Top.jpg





Вольтметр с переменным диапазоном.
