Вольтметр 0-5 В постоянного тока на PIC16F686



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Дисплей красного цвета с напряжением от 0 до 5 В. Имеет 20 сегментов в одном цвете и отображает 0 до 5V DC. Монитор напряжения Barograph основан на микроконтроллере PIC с ADC с 10-разрядным разрешением. Высокопроизводительное измерение обеспечивает уникальные возможности и может использоваться в различных приложениях. Панель может отображать 0 до 5 В с 20 светодиодами с разрешением 0.25 В (приблиз.). Каждый светодиодный выход, снабженный Solder-jumper для заданного значения выхода, может быть сконфигурирован для управления, сигнализации, реле.



Особенности



Питание от 7,5 В до 18 В постоянного тока (возможен прямой вход 5 В)

Ввод испытательного напряжения 0 ... 5 В

Дисплей вывода 20 цветных светодиодов RED SMD

Компактная плата с компонентами SMD

Вход питания Входной разъем

Встроенный регулятор 5В

Разрешение 0,25 В прибл.

Встроенный Trimport для калибровки диапазона отображения.

Паяльная перемычка на каждом светодиоде для управления выводом, аварийного сигнала и реле

Размеры печатной платы 75,88 X 26,69 мм

Калибровка: подключите напряжение питания от 7В до 18В, подайте точное значение 5В на входной контакт, поверните PR1 Trimport CCW / CW, чтобы все светодиоды светились.

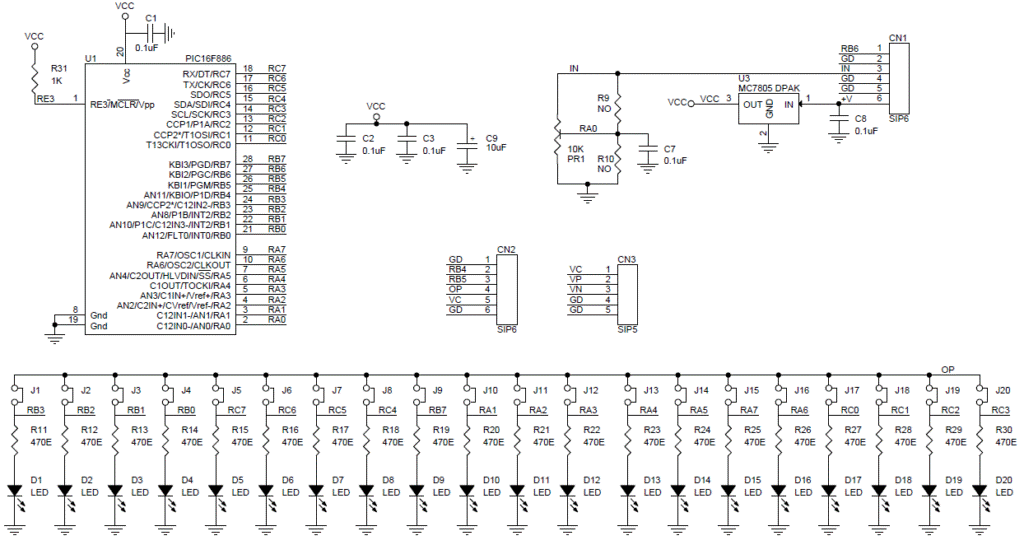

Схема

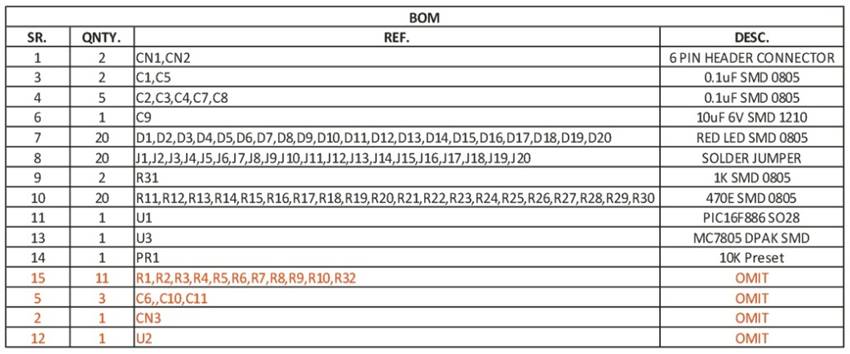

Список деталей

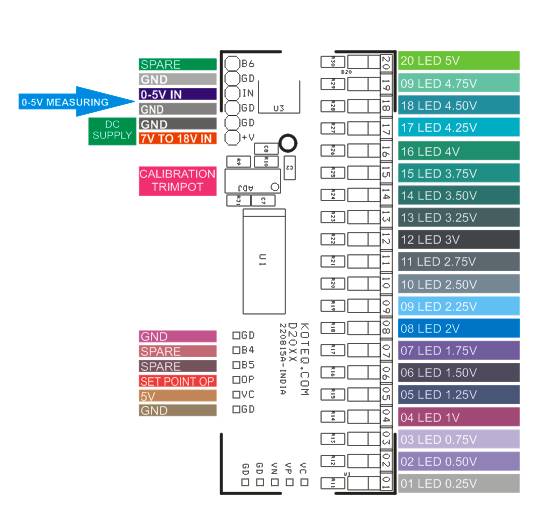

Соединения

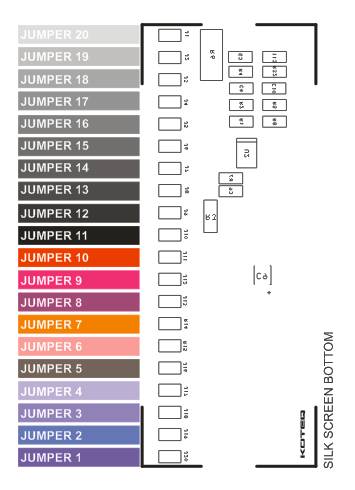

Джемперы

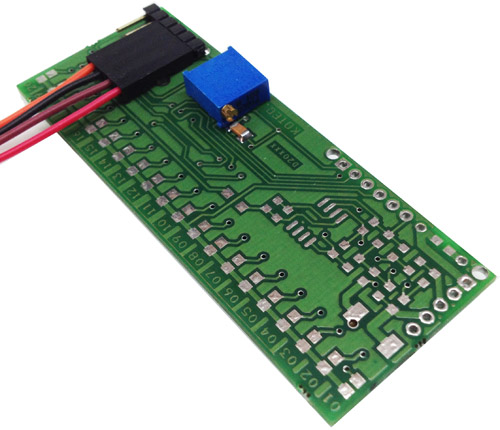

Фото

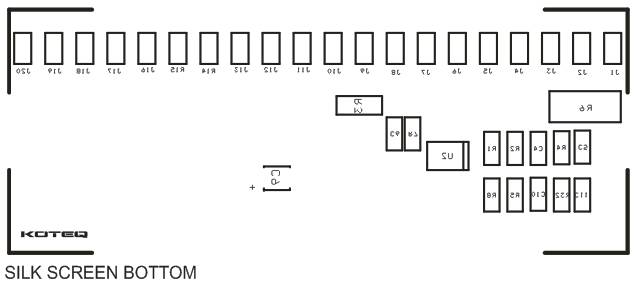

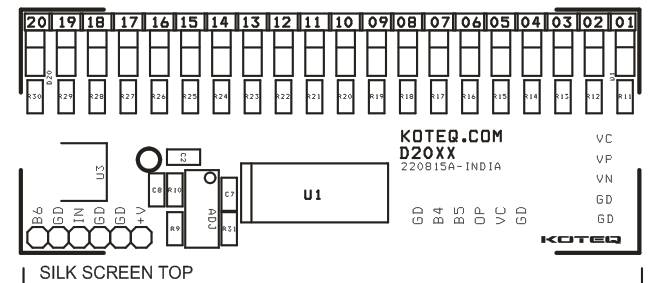

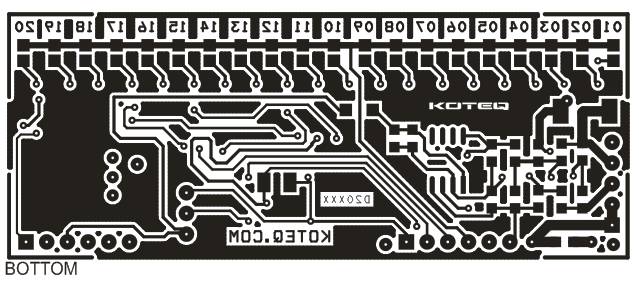

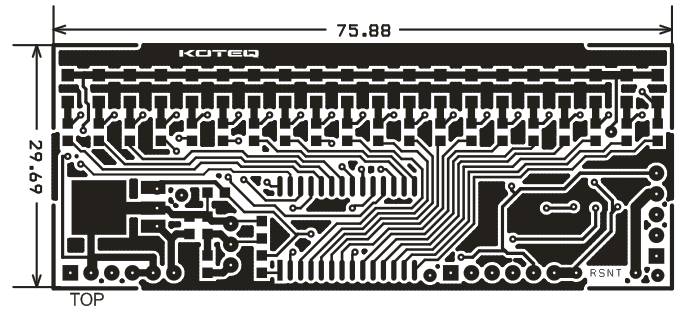

Печатная плата



http://www.electronics-lab.com/wp-content/uploads/2016/06/BAR-GRAPH-VOLT-METER-RANGE-0-5V-DC-PCB_BOTTOM.png

Скачать
