Вольтметр 0-20В



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Комплект светодиодных вольтметров 0 - 20В отображает напряжение источника, используя 20 светодиодов. Схема основана на известной микросхеме LM3914 от National Semiconductor. Вход источника питания: 5 В постоянного тока Макс. 30 мА в режиме DOT и 300 мА в режиме BAR



Характеристики



Выход: 20 светодиодов

2 типа отображения: Бар и точка выбираются с помощью перемычки

Разъем Berg для подключения питания и напряжения

Четыре монтажных отверстия по 3,2 мм

Размеры печатной платы 40 мм x 145 мм

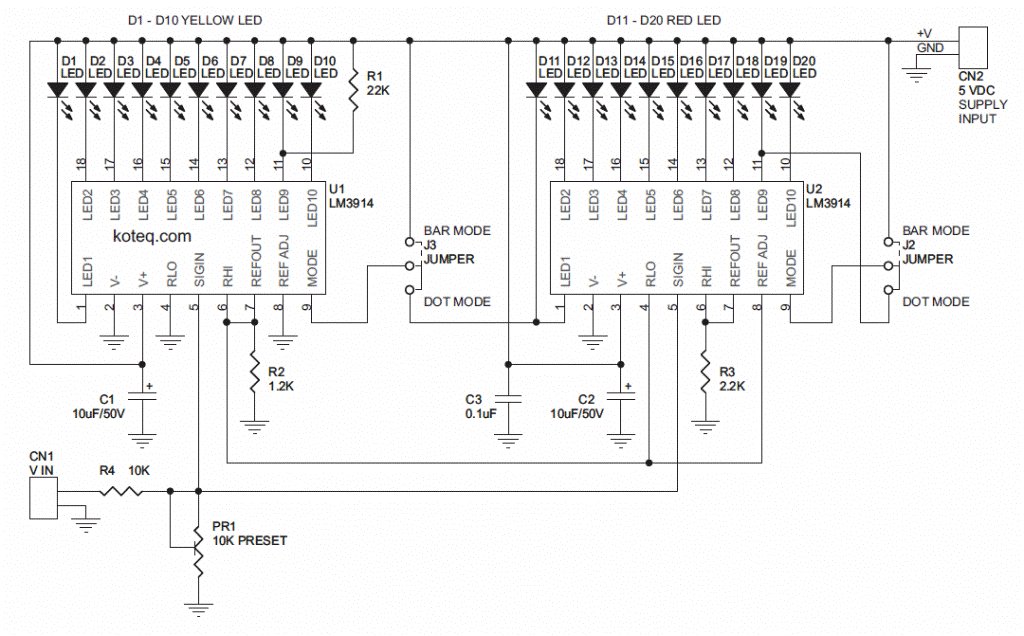

Схема



Схема

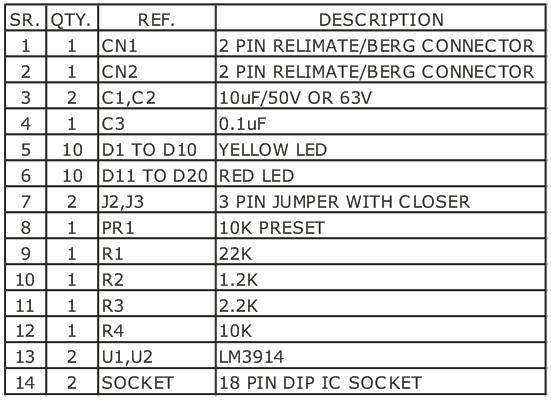

Список деталей



детали 0-20V

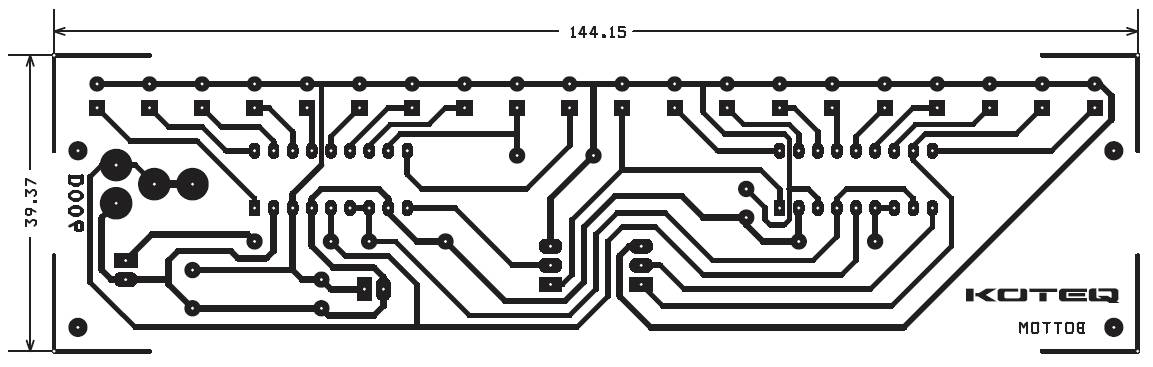

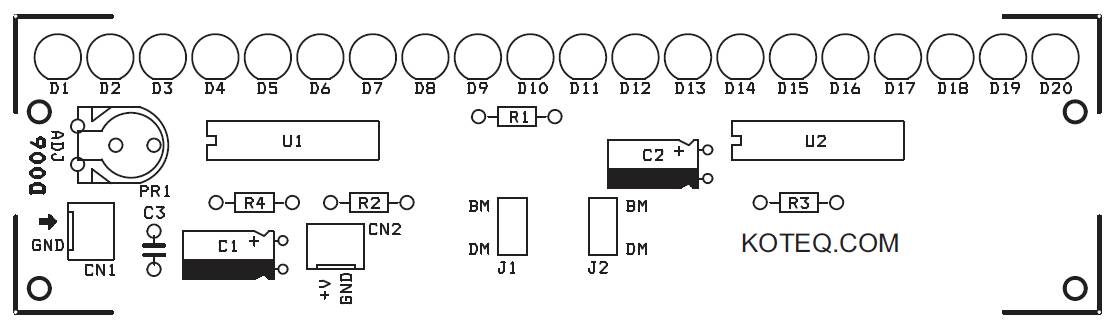

Печатная плата



http://www.electronics-lab.com/wp-content/uploads/2015/08/PCB_bottom4.png

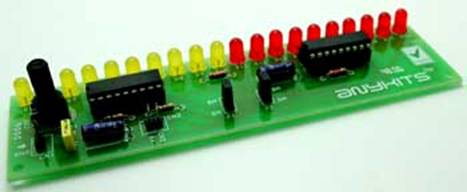

Фото

Готовый вольтметр
