Включение светодиода с задержкой



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

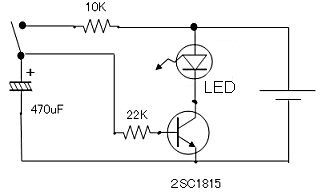

При включении  ON, светодиод отключен,  даже при нажатии переключателя. Электролитический конденсатор, накапливает заряды и задерживает включение транзистора. При замыкании сопротивления 10 кОм , ток пойдет на полупроводник и он зажжет диод.

Через некоторое время светодиод, даже если отпустить переключатель, будет включен. Блок питания работает на 3V

Выводы элементов



  1. Зуммер (3P) X 1
  2. Транзистор (2SC1815) X 1
  3. Сопротивление 22 кОм X 1
  4. Сопротивление 10 кОм X 1
  5. Батарея оснастке X 1
  6. LED X 1 шт
  7. Батарейный блок (AA 2) X 1
  8. Электролитический конденсатор (470uF) X 1 << напряжение 3 вольт или больше >>
  9. Микропереключатель

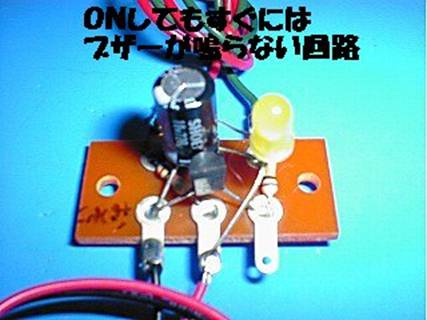

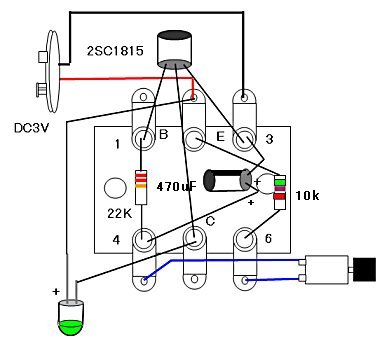

Монтаж элементов



 Блок питания работает на 3V. Два элемента  АА на 1,5в. Можно заменить светодиод на зуммер.
