Включение двигателя с задержкой



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

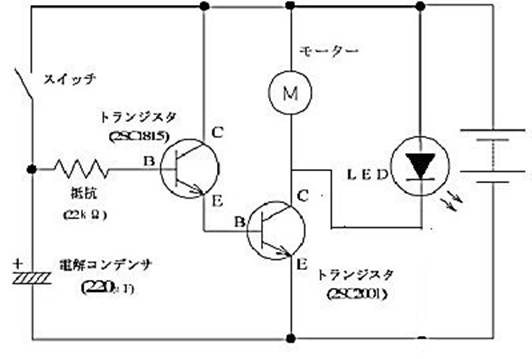

Двигатель будет вращаться в определенный период времени при  нажатии и отпускании нажимного переключателя. Определяется временем  работы конденсатора 220uF таким же образом, как и в предыдущей схеме.





Для  управления  двигателем добавлен транзистор 2SC2001. LED также изменился с одного до двух. Блок питания работает на 3V. Два элемента  АА на 1,5в.



Выводы элементов



  1. Транзистор (2SC1815) X 1
  2. Транзистор (2SC2001) X 1
  3. Сопротивление (1 / 8W) 22кОм X 1
  4. Батарея оснастке X 1
  5. Два светодиода X
  6. Батарейный блок (AA 2) X 1
  7. Электролитический конденсатор (220uF) X 1 << напряжение 3 вольт или больше >>
  8. Мотор или механический зуммер X 1

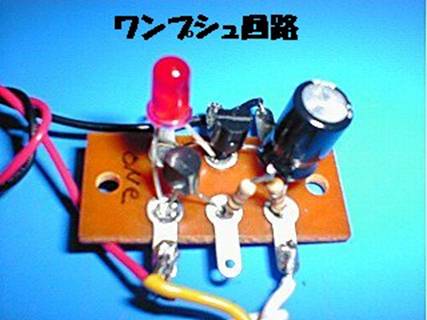

Монтаж конструкции



Блок питания работает на 3V. Два элемента  АА на 1,5в. Можно заменить светодиод на зуммер.
