Визуальный S-метр на LMF501T



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

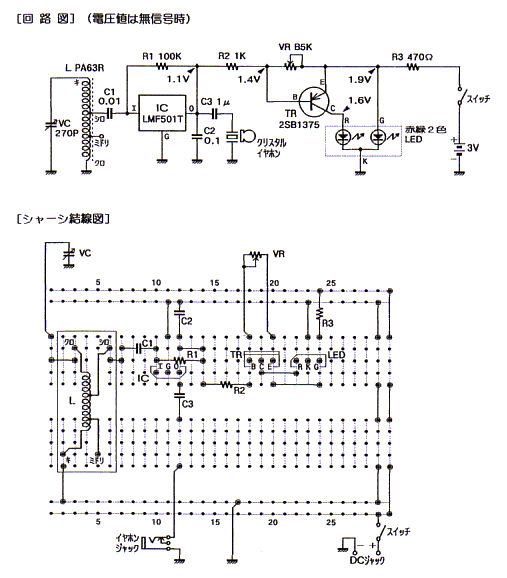

С помощью блока АРУ микросхемы, я попробовал эксперимент "S-метр в цвете.".  Цвет светодиода будет меняться в зависимости от силы сигнала. Светодиод использовал к двухцветный (красный и зеленый) с общим катодом.





Красный светодиод подключается к коллектору транзистора, зеленый светодиод на источник питания постоянного напряжения. В то время если нет сигнала горит зеленый, как только сигнал появляется загорается красный.

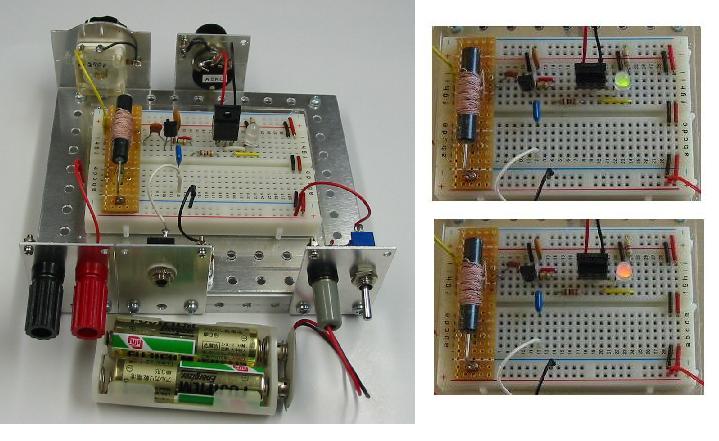

Готовое изделие выглядит следующим образом.








Loading...

Просмотров: 906 | Добавил: Chinas | Рейтинг: 0.0/0
