Была разработана в качестве помощи установщикам видеосистем. В основном это разделитель видеосинхронизации (IC1), за которым следуют светодиодный и звуковой драйвер (IC2, Q1 и Q2). При использовании устройство подключается к видеокабелю, и если есть видео, светодиод будет мигать примерно на 10 Гц. Если видео отсутствует, светодиод кратковременно мигает каждые две секунды. Также можно включить звуковой сигнал, чтобы обеспечить звуковой сигнал. Зуммер особенно полезен при трассировке кабельных сбоев или попытке найти правильный кабель среди многих, где трудно следить за светодиодом.

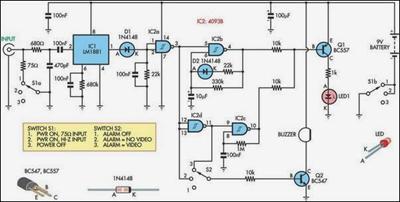

Схема трассировщика видеосигнала
Другое использование для опции зуммера - обеспечить индикацию сбоя видео. Например, он может быть вставлен в режим моста, с переключателем S1 в режиме с высоким импедансом (положение 2) по видео линии и настроен на аварийный сигнал, когда нет видео. Если кто-то вытащит кабель или источник видео отключится, раздастся звуковой сигнал. IC1 является стандартной схемой разделения видеосигналов LM1881, а выход 75 Ом может быть включен или выключен с помощью переключателя S1a. Другой полюс переключателя S1b включает питание. Композитный синхросигнал на выводе 1 низкий, без входного видеосигнала, и он генерирует высокие импульсы при обнаружении составной синхронизации. Эти импульсы заряжают конденсатор емкостью 100 нФ через диод D1. Когда на входе нет видеосигнала, осциллятор IC2b включен и обеспечивает короткий импульс каждые пару секунд, чтобы мигать светодиодом. Рабочий цикл изменяется путем включения D2, так что время разряда для конденсатора 10 мкФ намного меньше времени заряда. Короткий светодиодный импульс используется в качестве индикатора включения при минимальном среднем токе. Когда на входе присутствует видео, IC2b отключен, а IC2d включен. Выход IC2d обеспечивает сигнал с частотой 10 Гц, чтобы мигать светодиодом. Зуммер управляется переключателем S2. В положении 2 звучит зуммер, когда на входе есть видео, а в положении 1 звучит зуммер, когда на входе нет видео.
