Вибрационный датчик приближения



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

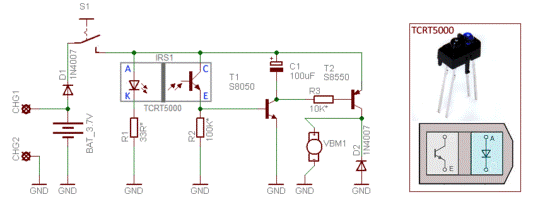

Вибрационный датчик приближения представляет собой удивительное инфракрасное детекторное устройство, которое сканирует ограниченную область перед ним. Когда он обнаруживает близость объекта в пределах своего поля зрения, будет вибрировать.Эта новаторская идея невероятно полезна для тех, кто слепые, глухие и / или имеют плохое зрение. Цель здесь состоит в том, чтобы создать очень маленькую схему с батарейным питанием, которую вы можете втиснуть в миниатюрный корпус прототипа. Для удобства схема работает на одной литий-ионной (литиево-ионной) батарее емкостью 3,7 В для удобства. Ниже приведена полная схема (и некоторые дополнительные лакомые кусочки), с которыми вы можете играть.







Ключевым компонентом схемы является недорогой отражающий датчик TCRT5000 (IRS1) от Vishay ( www.vishay.com ), который включает инфракрасный излучатель и фототранзистор в свинцовой упаковке, которая блокирует видимый свет. Здесь резистор 33 Ом (R1) ограничивает рабочий ток инфракрасного излучателя. Остальные компоненты подключаются для привода двигателя вибрационного двигателя / пейджера (VBM1), когда отражающий датчик находится в активном состоянии. Вибрационный двигатель (двигатель с микро-постоянным током с небольшой эксцентриковой нагрузкой на его валу) создает навязчивое колебательное движение при повороте нагрузки / веса на валу. Эмиттер (E) фототранзистора в отражающем датчике соединен с базой транзистора NPN S8050 (T1); его коллектор (C) подключается непосредственно к положительному рельсу. В случае обнаружения объекта (активного состояния) транзистор S8550 (T2) PNP управляется T1, и на этот раз вибромотор приводится в действие через T2. Задержка выключения в течение нескольких секунд вводится конденсатором 100 мкФ (C1). Регулярный диод 1N4007 (D2), антипараллельный с вибромотором, обеспечивает эффективную защиту цепи, поскольку он обеспечивает путь для диссипации накопленной энергии (без протекания назад) при открытии T2; т.е. двигатель застопорился. Другой (дополнительный) диод 1N4007 (D1) последовательно с батареей обеспечивает простейшую защиту от случайной полярности обратной полярности. Тем не менее, он вводит характерное падение напряжения в диапазоне от 0,6 до 0,7 В.Примечательно, что выбор компонентов вовсе не критичен. Для отражающего датчика вы можете использовать практически любой доступный тип, в то время как для T1 и T2 подходят все стандартные транзисторы с минимальным сигналом NPN и PNP. Кстати, небольшая батарея, подходящая для очень маленького корпуса, постепенно начнет не достаточно эффективно производить выход через несколько дней и быстро падать в течение недели. Одно жизнеспособное решение - использовать тонкую (но здоровую) батарею с богатой силой тока. Моя схема работает именно так и работает на одном литий-ионном аккумуляторе емкостью 3,7 В / 1,560 мАч (5,8 Вт) для удобства. Батарея может даже заряжаться комфортно с помощью готового модуля «Li-ion battery charger». В моем прототипе дешевый «модуль зарядного устройства для аккумулятора Li-ion TP4056» (купленный у eBay) надежно склеивался на плоской стороне литий-ионной батареи, как показано на следующем рисунке.

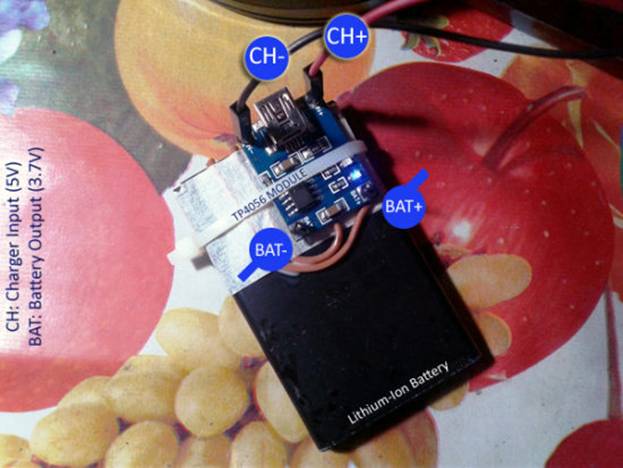

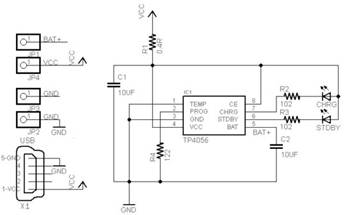

Аналогично, TP4056 представляет собой легкодоступную чип SOP-8; следовательно, вы можете построить свою собственную схему зарядки аккумулятора Li-ion на небольшой прототипирующей панели SMD, если у вас есть большой интерес и достаточная ловкость.TP4056 - это линейное зарядное устройство постоянного тока / постоянного напряжения для одноячеечных (1S) литий-ионных батарей. Здесь также приведена проверочная схема этой схемы для любопытных любителей / производителей.

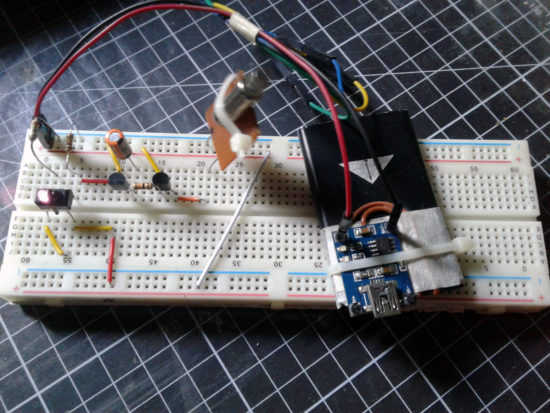

Я намерен доказать, что микроконтроллер не всегда необходим для создания электронных схем, которые будут выполнять простые задачи или решать проблемы. Иногда аналоговые конструкции могут быть очень простыми, например, два транзистора, объединяющих в себе «опрятный» датчик близости. Взгляните на мой «макетированный» прототип и помните, что я здесь, чтобы помочь вам начать что-то другое!





• В случае повторного ложного срабатывания снимите значение R2 (<100K), чтобы уменьшить чувствительность обнаружения
• Наблюдаемый диапазон обнаружения (закрытый в дневное время) моего прототипа составляет около 10 дюймов

• Приблизительное потребление тока прототипом: 55 мА (режим ожидания) / 100 мА (активный)
