Ветряное зарядное устройство





Двигатель постоянного тока используется в качестве генератора. Выходное напряжение пропорционально его оборотам в минуту. LTC1042 контролирует выходное напряжение и обеспечивает следующие функции управления.

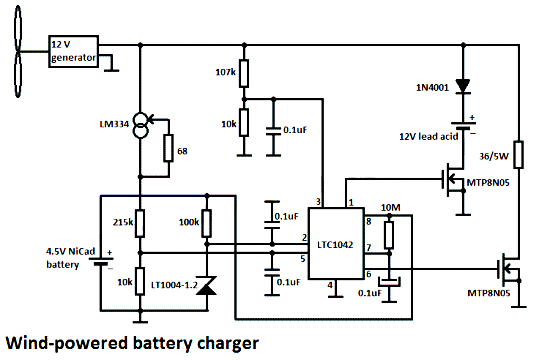

Схема устройства





Если выходное напряжение ниже 13.8в, схема управления активна и никель-кадмиевые батареи заряжаются через источник LM334. Свинцово-кислотная батарея не заряжается.



Если выходное напряжение находится между 13.8в и 15.1в, свинцово-кислотная батарея 12в заряжается около 1 ампер / час (ограниченной мощностью FET).



Если напряжение генератора превышает 15.1в (состояние вызванное превышением скорости ветра или когда батарея 12в полностью заряжена), фиксированная нагрузка подключается, которая ограничивает обороты генератора.



В отличие от солнечных панелей, эта система будет работать как в плохую погоду так и ночью.
