Эксперимент проводился со старой Creative Labs VF0350, которой больше нет в продаже и поэтому является хорошей жертвой для нашего домашнего цифрового микроскопа.

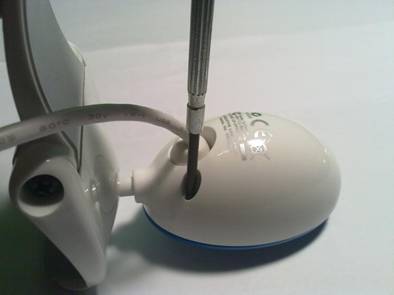

Веб-камера использует USB-разъем для подключения к компьютеру, и будет работать легко в системах Linux, Mac или Windows. Давайте начнем с того, что открутим два винта в задней части:

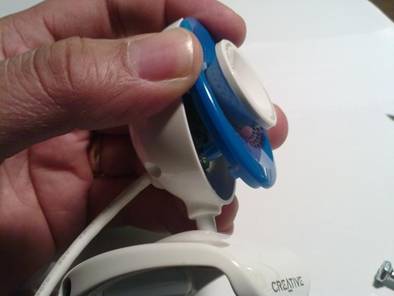

Поднимите нижнюю часть крышки и сдвиньте ее:

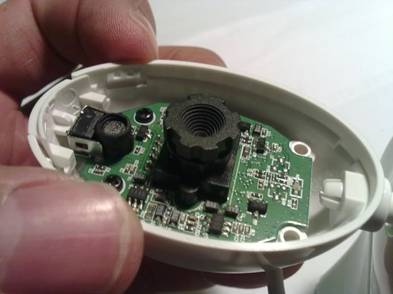

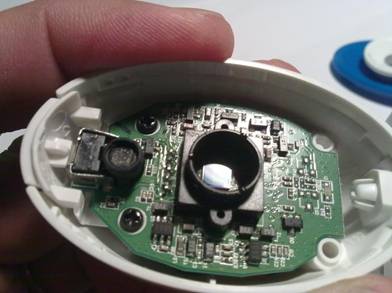

Увидим печатную плату, с камерой и объективом в центре, и микрофон на левой стороне (в верхней части камеры):
Фокусировку в в поддерживающем гнезде убираем:

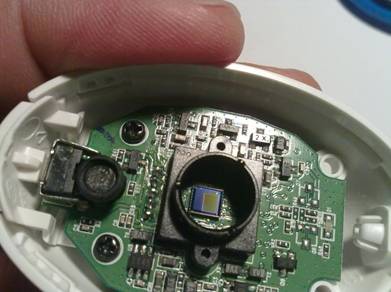

После снятия появится матрица 640 × 480 пикселей CCD:
Чтобы преобразовать эту камеру в микроскоп, нам просто нужно переместить объектив от датчика. Объектив в веб-камеры, как правило, настроен удаленный объект. Для того чтобы получить микроскоп, нам нужно переместить объектив на расстояние примерно в 2 раза фокусного от датчика. Типичная веб-камера будет иметь датчик с размером пикселя между 2-и-5 микрон. При размещении объектива в 2 раза фокусного расстояния от объекта, мы получаем увеличение 1: 1. Вырежем пол-ширины изоленты, чтобы зафиксировать нужное расстояние вокруг гнезда объектива:

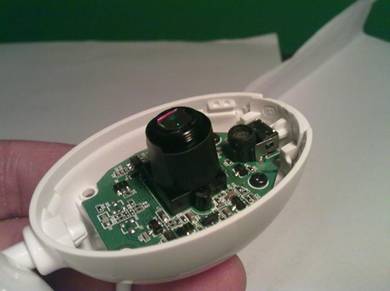

Оберните ленту вокруг гнезда объектива и закрепите его в новом положении:

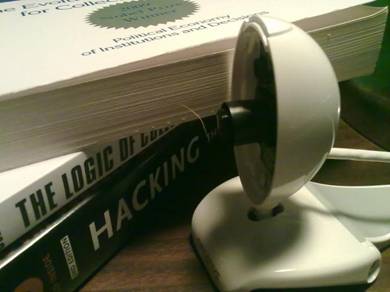

Поместите образец в держатель (обыкновенная книга), расположив между страницами. Подвиньте камеру на очень близкое расстояние. В этом случае около 5 мм от объектива:

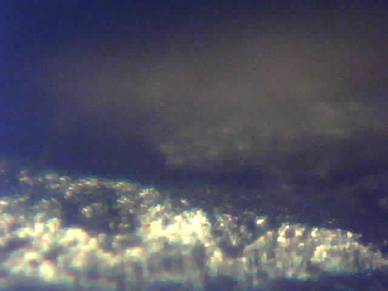

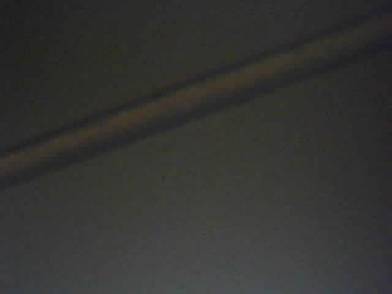

Посмотрим на волос собаки:
И наш типичный осмотр обычных бытовых предметов ...

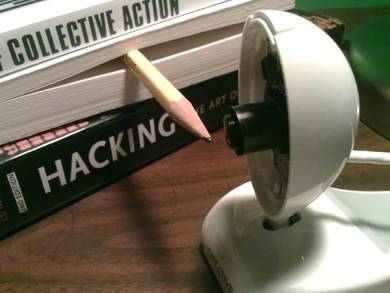

Карандаш:
и снимок , сделан с помощью камеры в Cheese в Ubuntu Linux:
Ну вот и все. Надеюсь просто и понятно.
