Варианты светодиодных мигалок 3



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

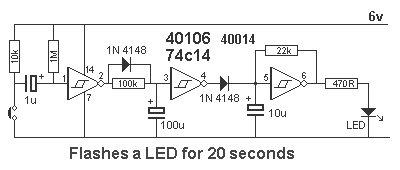

Светодиод  мигает в течение 20 секунд после нажатия переключателя.

Другими словами, в течение 20 секунд, как только кнопка будет нажата. Значения должны быть скорректированы, чтобы получить необходимые скорость и время переключения.

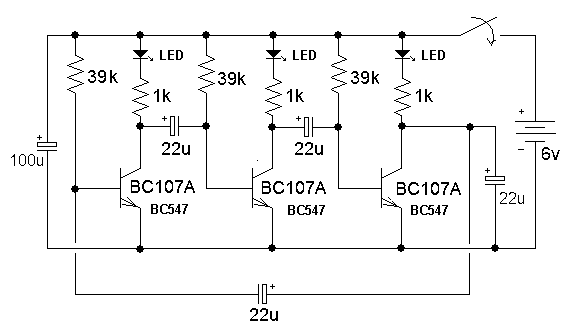

Перемигивание  3 светодиодов

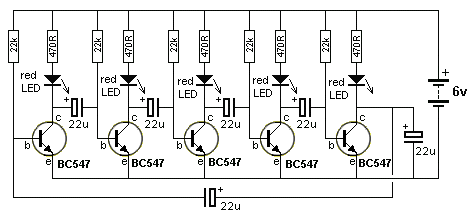

Перемигивание  5 светодиодов

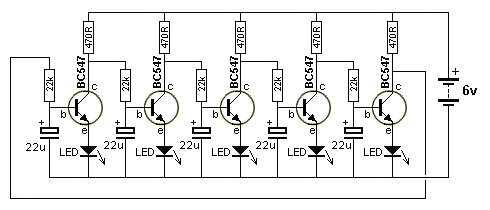

Следующая схема дает несколько иной эффект.

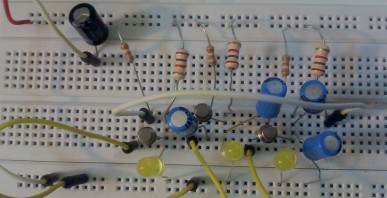

Перемигивание  3 светодиодов с использованием полевых транзисторов.


Эта схема использует полевые транзисторы. Схема протестирована с двумя полевыми транзисторами на 6v и 12v с красными и белыми светодиодами.

1M резистор должен быть уменьшен до 47К для 2N7000. Обратите внимание на различие выводов полевых транзисторов.
