Варианты светодиодных мигалок 2





Схема мигалки с использованием одного транзистора. Обычный светодиод не будет работать. Скорость вспышки не может быть изменена. Яркость белого светодиода может быть скорректирована путем изменения 1k резистора. Если используется 10k разрядный резистор, 100μF полностью не разряжается, и индикатор не  будет мигает так ярко. Все части на фото находятся в тех же местах как и на схеме, чтобы сделать его легко увидеть, как части соединены.


Схема мигания
супер-яркого 20,000 MCD белого светодиода

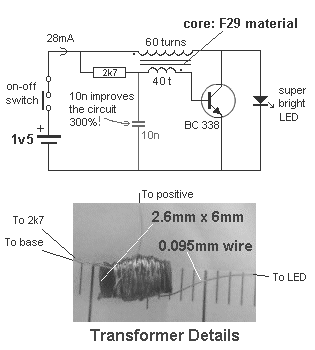

Белый светодиод от 1.5v

Схема будет зажигать белый светодиод, используя одну ячейку.

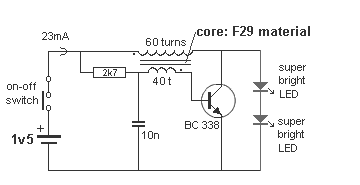

Питание 2 белых светодиодов от 1.5v


Схема будет зажигать два белых светодиода.

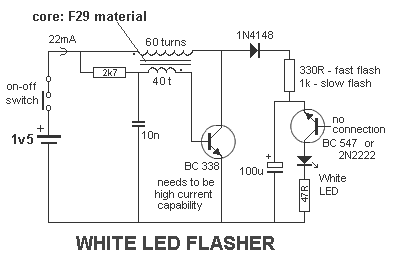

Мигающий белый светодиод


Схема включения

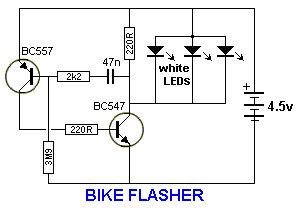

Мигалка для байка

Схема заставит будет мигать белый светодиод (или 2,3, 4 светодиода параллельно)

 на частоте 2,7 Гц, подходит для задних фонарей на велосипеде.

РОБОТ MAN
Этот стилизованный под робота мультивибратор

будет мигать как показано на фото.
