Узкополосный режекторный фильтр на ОУ 741



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Схема представляет собой экономичный узкополосный режекторный фильтр. Он не нуждается в элементах высокой точности. Частоту можно изменить с 50 Гц до 60 Гц. Он используется для устранения бесполезного сигнала и шума в аудио и тестовой измерительной системе. В цепи используется активная сеть RC с дифференциальной обратной связью. Полоса пропускания Notch зависит от значения обратной связи.

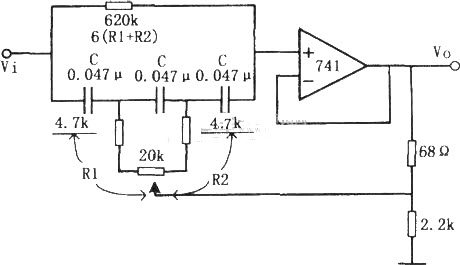

Фильтр Hum (741) Цепь
На снимке показана схема фильтра влажности.





Полоса пропускания Notch является узкой, когда значение обратной связи высокое. Используйте значение элемента на картинке, чтобы настроить потенциометр. Он может регулировать частоту до 50 Гц или 60 Гц. Подавление гула может достигать значения 30 дБ. Когда частота составляет 50 Гц, полоса пропускания составляет 14 Гц. Когда частота составляет 60 Гц, полоса пропускания составляет 18 Гц. Затухание сигнала меньше 1 дБ.
