Увеличение тока регулятора 78xx серии и электронный предохранитель

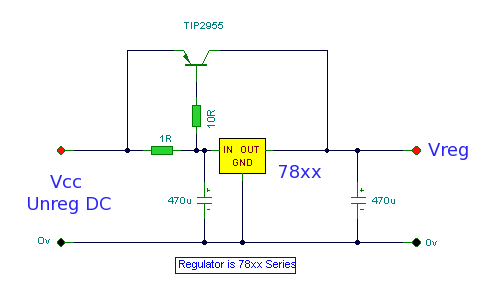

Силовой транзистор используется для предоставления дополнительного тока в нагрузку регулятора, поддерживая постоянное напряжение
.



Как только входной ток протекающий через резистор 1 Ом будет выше 600 мА мощный транзистор TIP2955 начнет проводить дополнительный ток на нагрузку. Резистор 10 Ом ограничит чрезмерный ток базы. Предположим, вы используете регулятор 7812 на 12V. Минимальное входное напряжение всегда должно быть на несколько вольт выше выходого для обеспечения падения напряжения на регуляторе. 1Ом резистор должен быть 3 Вт для токов нагрузки до 3 А и 7 Вт для токов нагрузки от 5 ампер. Коэффициент hfe транзистора питания падает, с увеличением тока коллектора не рекомендуется брать более 5 ампер.



Быстрый электронный предохранитель

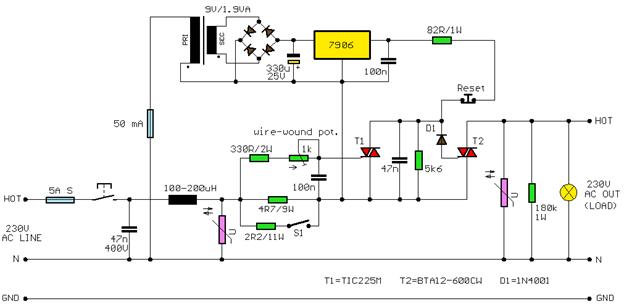

Быстрый электронный предохранитель разработан для работы в сети 230В с регулируемым током отключения.



Когда ток через нагрузку превышает уровень, определяемый положением переменного резистора 1k, схема немедленно отключается от нагрузки. Если S1 открыт диапазон составляет примерно 300-650 мА и 0,8 -2A когда он закрыт. Ключевым моментом при работе предохранителя является падение напряжения на резисторах питания, которые соединены последовательно с нагрузкой. Это падение напряжения прямо пропорционально току нагрузки. Когда этот ток является низким, напряжение на резисторах также мало и не может запустить  T1. В то же время на  Т2 подается напряжение из небольшого источника питания регулятора. Если ток через нагрузку становится слишком высокой, так что напряжение создается на резисторе который  может запустить T1 через резистор 330R: T1 начинает проводить , быстро убирая весь ток от Т2. Падение напряжения на T1 ( MT1- MT2 ) тогда будет только 0,7 В. T1 будет включен пока не будет нажата кнопка «Сброс». При отпускании кнопки Reset повторно включается Т2. T1 должен быть TIC225M , как этот конкретный тип имеет очень низкий ток срабатывания. Т2 Snubberless BTA12 - 600CW , которые не могут быть заменены на «нормальной» симистор. Напряжение переменного тока на выходе будет 1-5 вольт ниже уровня входного сигнала, в зависимости от нагрузки . Варисторы на 250В AC. Обратите внимание на полярность электролитического конденсатора и диодов.


ОПАСНО ! Эта схема подключается непосредственно к 220- 230V AC , которые могут привести к летальному исходу! Пожалуйста, не пытайтесь строить схему если у вас нет опыта.
