С помощью этой схемы мы можем выборочно усилить высокий сигнал частоты изображения [Видео]. Схема должна быть размещена между видеоустройством и приемом Scart или разъемом. Видеовход телевизионного приемника. Конструкция проста, она основана на трех транзисторах.

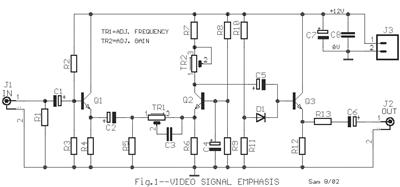

Схема усилителя видеосигнала
Первый этап Q1 функционирует как изолятор - адаптер входного импеданса. Второй этап вокруг Q2 в общем базовом соединении, коэффициент усиления которого определяется TR2. TR1, R6 и C3 определяют частотную характеристику. Третий этап Q3 работает как выходной буфер и 75-омный линейный драйвер. TR2 должен регулироваться в месте, где выходное напряжение цепи должно быть 1 В-р, при нагрузке 75 Ом. Цепь работает с 12 вольтами - 50 мА, хорошо стабилизирована.

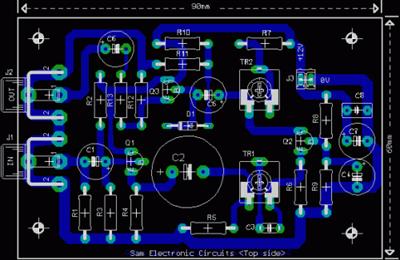

Печатная плата
Список запчастей
R1 = 82ohm
R2 = 5.6Kohm
R3-9-11 = 2.7Kohm
R4 = 330ohm
R 5 = 220ohm
R6 = 470ohm
R7 = 270ohm
R 8 = 12Kohm
R10 = 2,2 кОм
R12 = 180ohm
R13 = 68ohm
C1-4-5 = 100 мкФ 16 В
C2 = 2200uF 16V
C3 = 470pF керамика
C6 = 470uF 16V
C7 = 220uF 16V
C8 = 100 нФ 100V MKT
TR1 = триммер 250ohm
TR2 = триммер 500ohm
D1 = 1N4148
Q1-2-3 = BC547
J1-2 = гнездо RCA
J3 = 2-контактный разъем 2,54 мм шаг
