Усилитель видеосигнала



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







С этой схемой мы можем выборочно усилить высокий сигнал частот изображения (видео). Схема должна быть размещена между видеоустройством и входным разъемом телевизионного приемника. Конструкция проста, она основана на трех транзисторах.



Первый этап Q1 функционирует как изолятор - адаптер входного импеданса. Второй этап вокруг Q2 в общем базовом соединении, коэффициент усиления которого определяется TR2

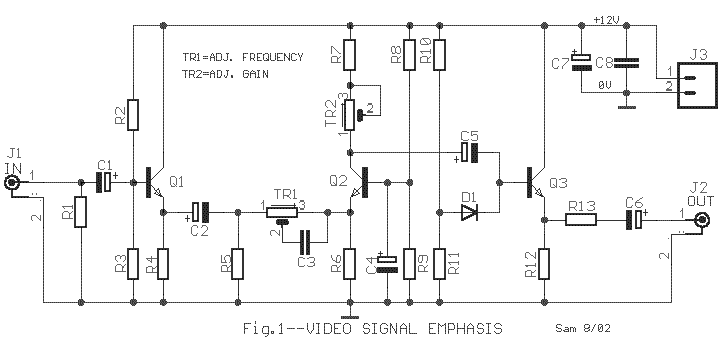

Video_signal_emphasis



TR1, R6 и C3 определяют частотную характеристику. Третий этап Q3 работает как выходной буфер и 75-омный линейный драйвер. TR2 должен регулироваться в месте, где выходное напряжение цепи должно быть 1 В-р, при нагрузке 75 Ом. Схема работает с 12 вольтами - 50 мА, хорошо стабилизирована. [Elektor 7/8 92]

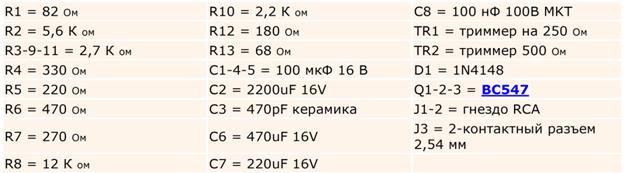

Список запчастей

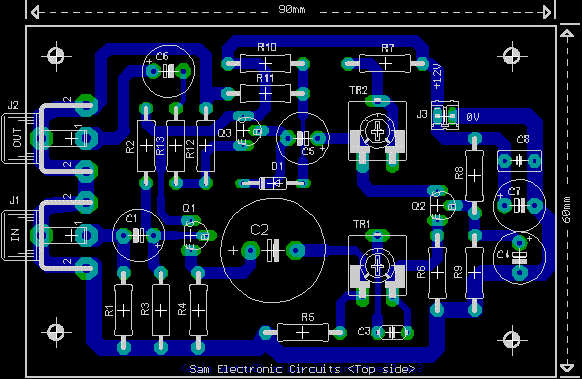

Рис.2 - Усилитель видеосигнала PCB [Верхняя сторона]
