Усилитель с прямым безконденсаторным выходом (OCL) на 70 Вт

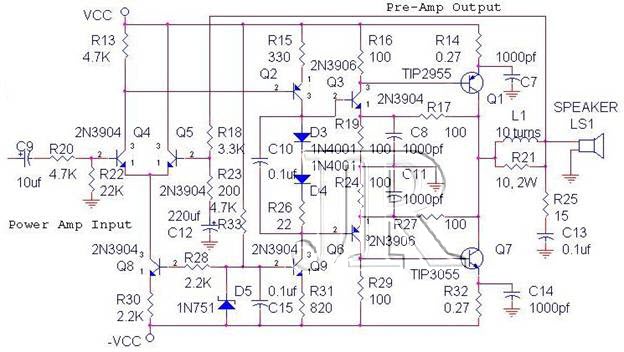

Схема усилителя мощности 70 Вт запускается от  25 до 32 вольт постоянного тока, работает в классе AB. В выходном блоке усилителя мощности используют транзистор 3055 и для дополнительной мощности транзистор 2955 на 70 ватт.











Могут использоваться динамики от 4-16 Ом, в зависимости от потребляемой мощности нагрузки. Для питания подойдет симметричный блок с током 5А.
