Усилитель с батарейным питанием

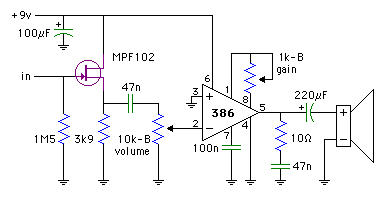

Батарейный усилитель собран на микросхеме LM386 и имеет входной буфер, который питает инвертирующий вход. Он рассчитан на питание от одной батареи 9В.







MPF102 FET задает основной сигнал для буфера, хотя  можно использовать аналогичный 2N5457, более низкие результаты будут у J201.

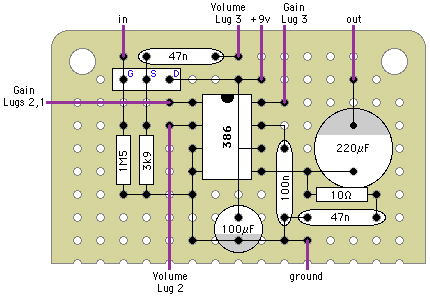

Соединение деталей

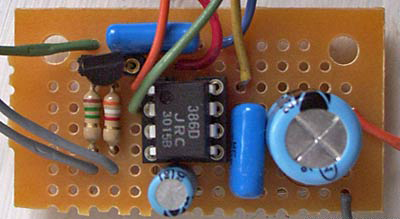

Вид со стороны монтажа
