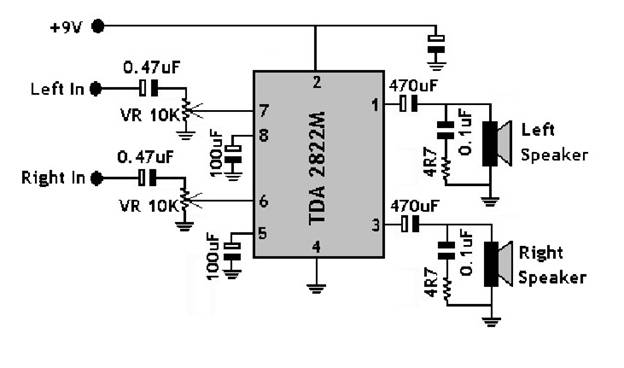

Усилитель на TDA2822M





TDA2822M двойной усилитель встроенный в восьми контактный чип. Он состоит из двух каналов, каждый идентичен, чтобы обеспечить очень простой, но мощный усилитель звука, с усилением 39dB и напряжением питания в диапазоне от 1,8 до15в





Вольт при токе 9mA. При подключении в гнездо наушников типа Walkman усилитель  дает превосходное качество стереозвука с двумя динамиками.

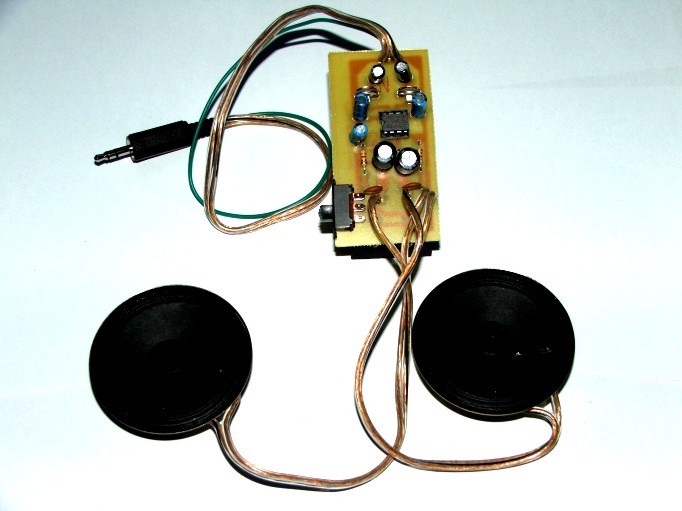

Подключение к 0,25 Вт динамикам

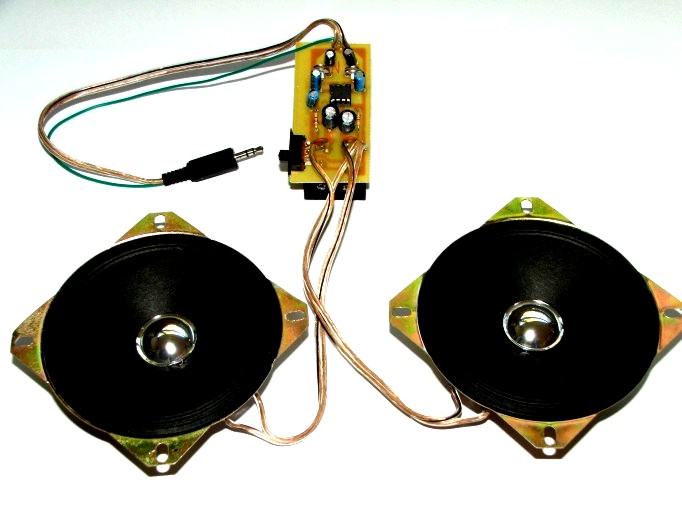

Подключение к 2 Вт динамикам

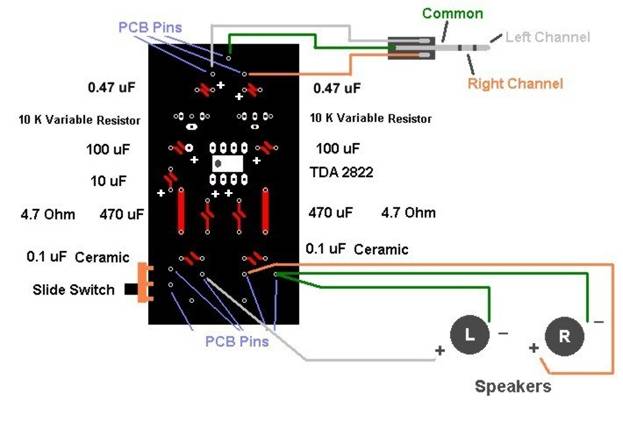

Детали к схеме

Компонент

Описание

Количество

Резистор

4R7

2

Переменный резистор

10K

2

Электролитический конденсатор

0.47uF

2

Электролитический конденсатор

100uF

2

Электролитический конденсатор

470uF

2

Электролитический конденсатор

10uF

1

Керамический конденсатор

0.1uF

2

ИС

TDA 2822

1

IC Socket

8 Pin

1




Проверьте свой усилитель, подключив в гнездо наушников вашего радио или плеера. Уменьшите громкость и включите его. Отрегулируйте баланс. В основном, усилитель начинает работать сразу если монтаж без ошибок и компоненты подобраны правильно.
