Усилитель мощности 45Вт на МОП IRF9540, IRF540



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

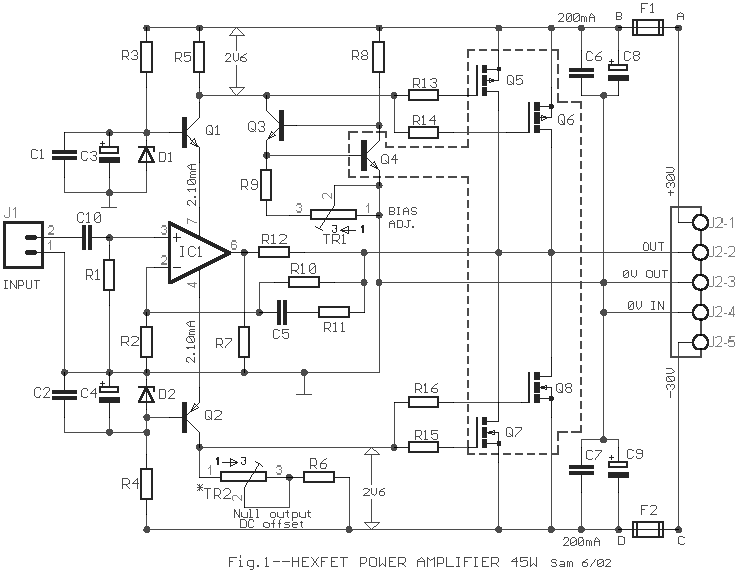

Идеальное решение для создания системы домашнего кинотеатра. Предусилитель выполнен на операционном усилителе IC1. Падение напряжения на  резисторахR5 и TR2 / R6, управляет выходом и пропорционально уровню входного сигнала.










Транзисторы Q1- Q 2 выполняют функцию стабилизаторов напряжения в линиях питания, но также обеспечивают  существенное падение напряжения для правильной работы IC1.




Детали:


R1 = 47Kohm. C1-2-6-7 = 100 нФ 100V. Q5-6 = IRF9540
R2-12 = 1 кОм. C3-4 = 22uF 25V. Q7-8 = IRF540.
R3-4 = 3.3Kohm. C5 = 220pF. TR1 = 5 кОм триммер многооборотный.
R5 = 1.2Kohm. C8-9 = 4700uF 63V. TR2 = 1 кОм триммер многооборотный
R6 = [1.2Kohm] 820ohm. С10 = 1uF 100V. F1-2 = предохранитель 3А
R7 = 270ohm. D1-2 = 15В 0,5 Вт стабилитрон . J1 = разъем 2pin 2,54 шаг.
R8 = 220ohm. IC1 = LF411 или AD711 или LF351. J2 = разъем 5pin 5 мм шаг
R9 = 27Kohm. Q1 = BC550C.R10-11 = 22Kohm. Q2 = BC560C. Все резисторы 1 / 4W 1% металлопленочные. R13-14-15-16 = 150ohm. Q3-4 = BC547B.
