Усилитель 68W на микросхеме LM3886






Микросхема LM3886 представляет собой высококачественный звуковой усилитель мощности способный выдавать 68W непрерывной мощности с использованием 4 Ом колонки. LM3886 обеспечивает отличное соотношение сигнал / шум 92dB и выше, а также крайне низкий суммарный коэффициент нелинейных искажений по звуковому спектру. LM3886 оснащена мгновенной пиковой и температурной защитой, что делает классом выше других дискретных и гибридных усилителей.






Эксплуатация:

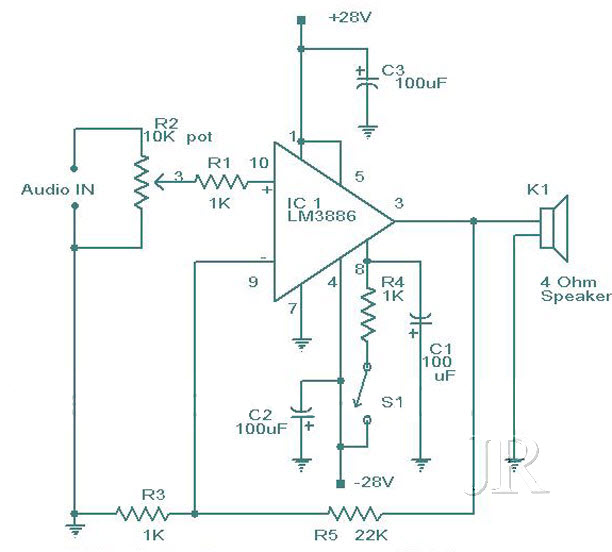

Схема нуждается в хорошо отрегулируемом и отфильтрованном 28V двойном питании. Если вам нужно больше мощности можно увеличить напряжение питания до 35V. Переключатель S1 используется для отключения звука.

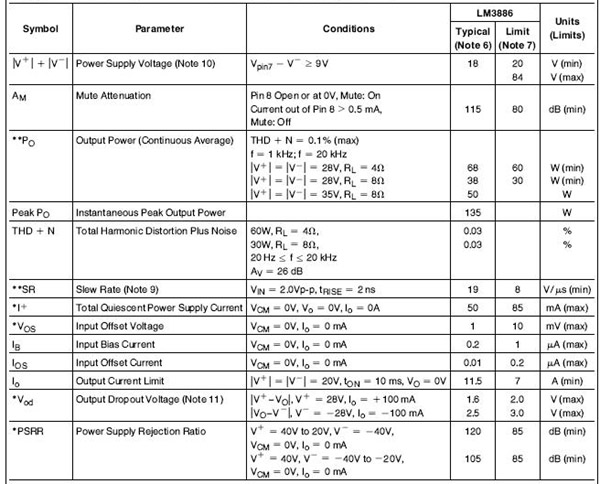

Параметры микросхемы LM3886

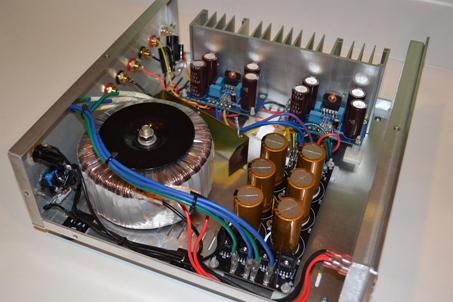

Примерный вид готового усилителя
