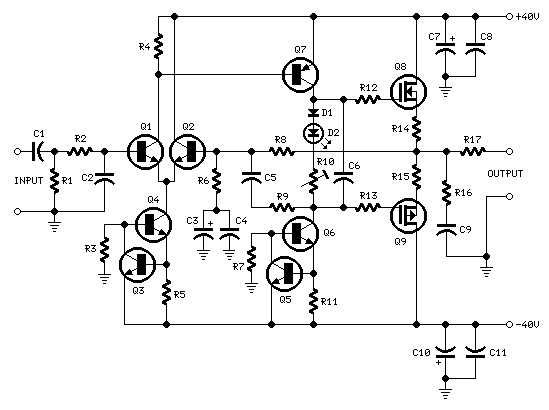

Усилитель 60-90Вт на MOSFET транзисторах



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








Напряжение питания, показанное на схеме, имеет довольно низкое значение + и - 40В. Для тех, кто хочет экспериментировать, оно может быть повышена до + и - 50В максимум, что позволяет усилителю приблизится к значению 100Вт при 8 Ом нагрузке! В оригинальной версии, три диода были соединены последовательно к R10. Два из этих диода заменены на красный светодиод для того, чтобы добиться лучшего покоя тока в более широком диапазоне температур.




Детали



R1-47K 1/4W
R2-4K7 1/4W
R3-22K 1/4W
R4-1K 1/4W
R5,R12,R13-330R 1/4W
R6-1K5 1/4W
R7-15K 1/4W
R8-33K 1/4W
R9-150K 1/4W
R10-500R 1/2W триммер
R11-39R 1/4W
R14,R15-R33 2.5W
R16-10R 2.5W
R17-R22 5W

C1-470nF 63V
C2-470pF 63V
C3-47µF 63V
C4,C8,C9,C11-100nF 63V
C5-10pF 63V
C6-1µF 63V
C7,C10-100µF 63V

D1-1N4002 100V 1A
D-2-5mm. красный

Q1,Q2,Q4-MPSA43 200V 500mA NPN
Q3,Q5-BC546 65V 100mA NPN
Q6-MJE340 200V 500mA NPN
Q7-MJE350 200V 500mA PNP
Q8-IRFP240 200V 20A N-Channel
Q9-IRFP9240 200V 12A P-Channel

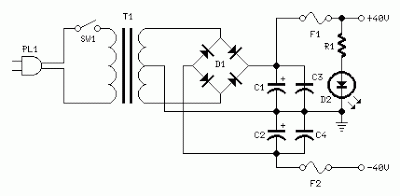

Схема блока питания


Детали:


R1-3K9 1W
C1,C2-4700µF 63V
C3,C4-100nF 63V
D1-400V 8A
D2-5mm. красный
F1,F2-4A



Примемечания:

• маленький U-образный радиатор необходимо установить на Q6 и Q7.
• Q8 и Q9 устанавливаются на большие радиаторы.
• Потребляемый ток может быть измерен с помощью авометра соединенного последовательно к положительному выводу питания при отсутствии входного сигнала.
• Установите триммер R10 на минимальное сопротивление.
• Включите питание усилителя и установите  R10 тое около 120 - 130 мА.
• Подождите около 15 минут, если ток отличен от этого значения, подрегулируйте.
• значения C1 и C2 для достижения оптимальной производительности в стерео конфигурации  увеличьте до 10000μF.
• Подключите к одной и той же точке заземления R1, R3, С2, С3 и С4 и землю входного провода. То же для  R7 и C7-C11.
