Усилитель 2.1 класса D на 160W с HIFI предусилителем



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Схемы усилителя также сабвуфер аналоговые входы на бас  выполнен на TPA3116D2 интегрированы с использованием выходной мощности 100w и 2x30W мощности для L каналов TPA3118D2  интегрированный на напряжение 24 В постоянного тока. Согласно спецификации TPA3118D2 и TPA3116D2 имеют рабочие напряжения 4.5V DC ... .26v. TL074 симметричный предусилитель + -12В DC (регулируется 7812 и 7912). TPA3116D2 TPA3118D2 усилитель пытается интегрировать 90%  эффективности, но в долгосрочной перспективе, необходимо подключить небольшой радиатор.



TPA3118D2 ПРИНЦИПИАЛЬНАЯ СХЕМА



tpa3118



TPA3116D2 САБВУФЕР ПРИНЦИПИАЛЬНАЯ СХЕМА



tpa3116d2-сабвуфер

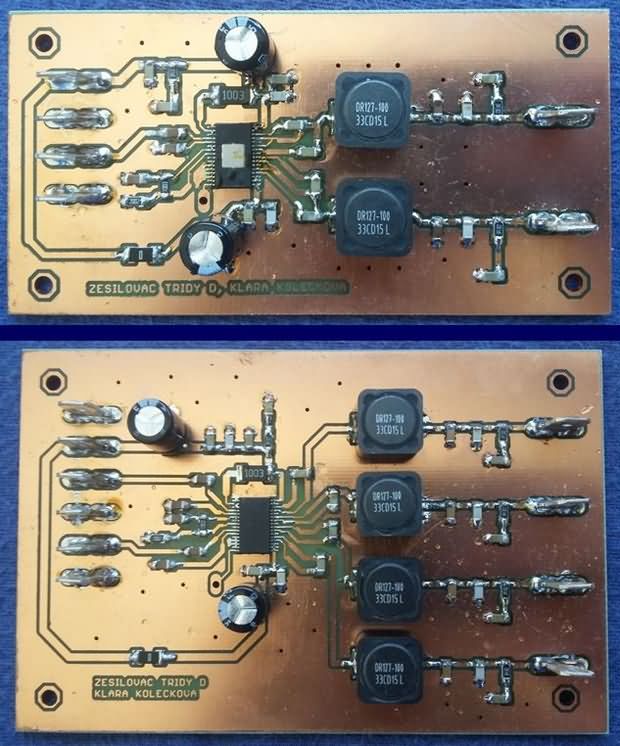

Монтаж компонентов



Класс-d-усилитель-усилитель-схема-2-1-ампер-tpa3116d2-tpa3118d2

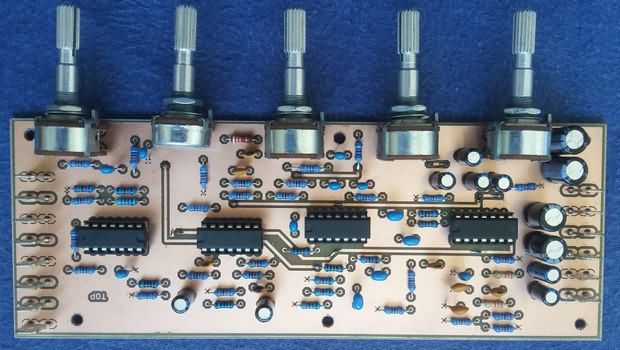

сабвуфер фильтр-тон-контроль замыкания предусилитель класса-d

Готовый усилитель
