Усилитель 250-500Вт на транзисторе MJ15003



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

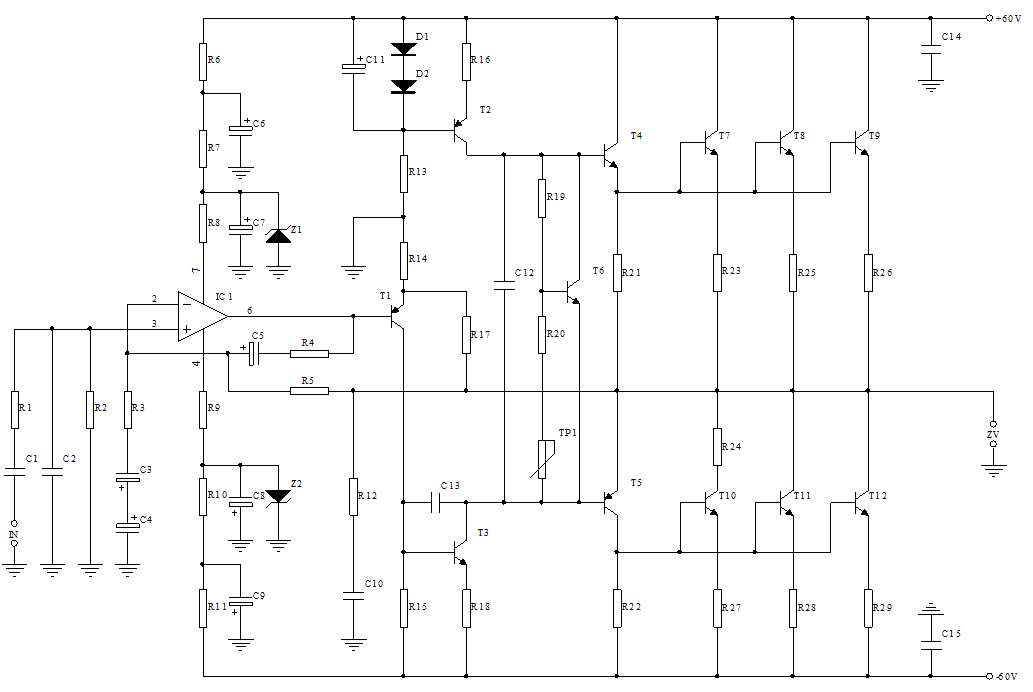

Схема строится на одноканальном JFET операционном усилителе с низким уровнем шумов TL071и транзисторах MJ15003. Усилитель дает мощный и качественный звук, разработан для требовательных меломанов.











Вы можете использовать схему с AV ресиверами, Pro Audio промышленного применения и т.д. Выходная мощность усилителя зависит от изменения напряжения питания и количества выходных устройств.



Общие характеристики
Номинальная выходная мощность
При частотах  20 Гц - 20 кГц
250 Вт на 8 Ом
500 Вт на 4 Ом
Пропускная способность
(250 Вт на 8 Ом)
От 20 Гц до 40 кГц (0 дБ до -3 дБ)
Частотный отклик
1 Вт на 8 Ом
От 20 Гц до 100 кГц (0 дБ до -1,0 дБ)
250 Вт на 8 Ом
От 20 Гц до 20 кГц (Flat)
Входная чувствительность
+3 ДБВ
(1.4V RMS производит выход 350 Вт на 8 Ом)
Входное полное сопротивление
33K Ом, несбалансированное
Время нарастания
2,0 мкс
Коэффициент нелинейных искажений (THD)
Полная мощность (250 Вт на 8 Ом)
Менее 0,007% THD - 1 кГц
Менее 0,08% THD -  20Гц до 20 кГц
Половина мощности (125 Вт на 8 Ом)
Менее 0,003% THD - 1 кГц
Менее 0,03% THD - 20Гц до 20 кГц
10 Вт на 8 Ом
Менее 0,003% THD - 1 кГц
Менее 0,01% THD - 20Гц до 20 кГц
