USB управляет бытовой техникой






С помощью 5-V напряжения питания от интерфейса USB на ПК, можно легко включать и выключать периферийные устройства.



Этот принцип также может быть использован с другими устройствами, которые имеют интерфейс USB (например, современные телевизоры и радиоприемники).



Этот прием может быть реализован всего на 5 компонентах. Выход USB напряжения обеспечивает активацию оптосимистора (MOC3043), который запускает симистор BT136.

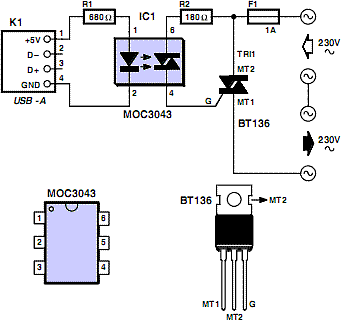

USB управляет бытовой техникой. Схема

USB управляет бытовой техникой






Показанная схема, используется автором для переключения нагрузки с суммарной мощностью около 150 Вт и защищена одним предохранителем.



Схема может легко обрабатывать гораздо большие нагрузки.
