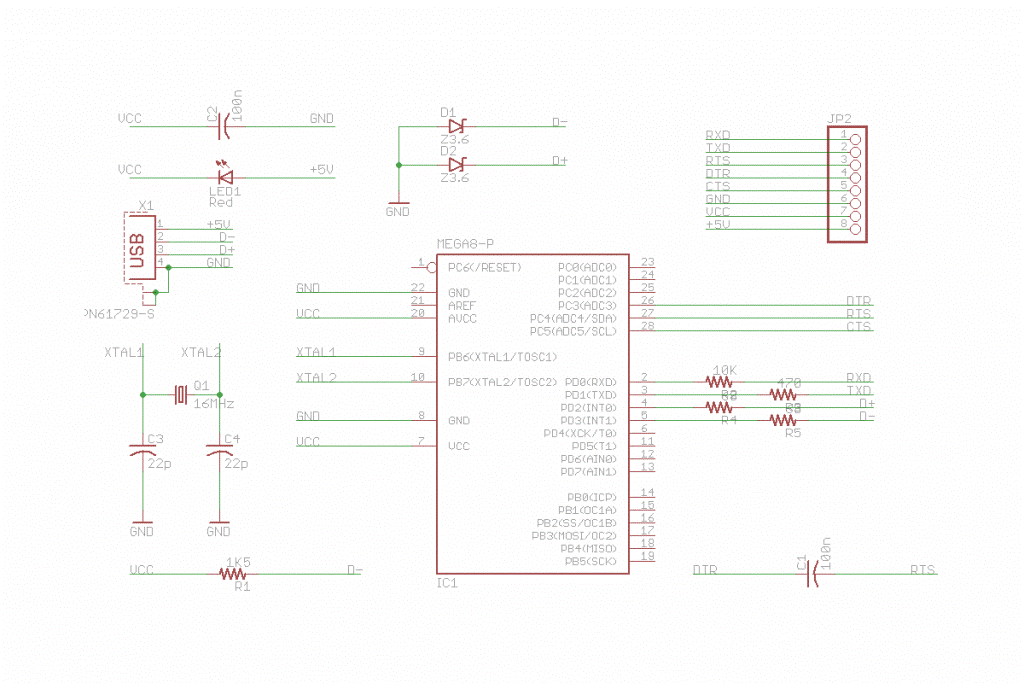

Устройство представляет собой USB-последовательный преобразователь с использованием микроконтроллера ATMEL AVR. Существует два варианта конвертера: один с компонентами SMD, а другой с TH-частями. Используемый MCU - ATmega8, а связь через USB осуществляется с помощью программного обеспечения на AVR MCU. Он основан на программной реализации USB AVR-CDC .

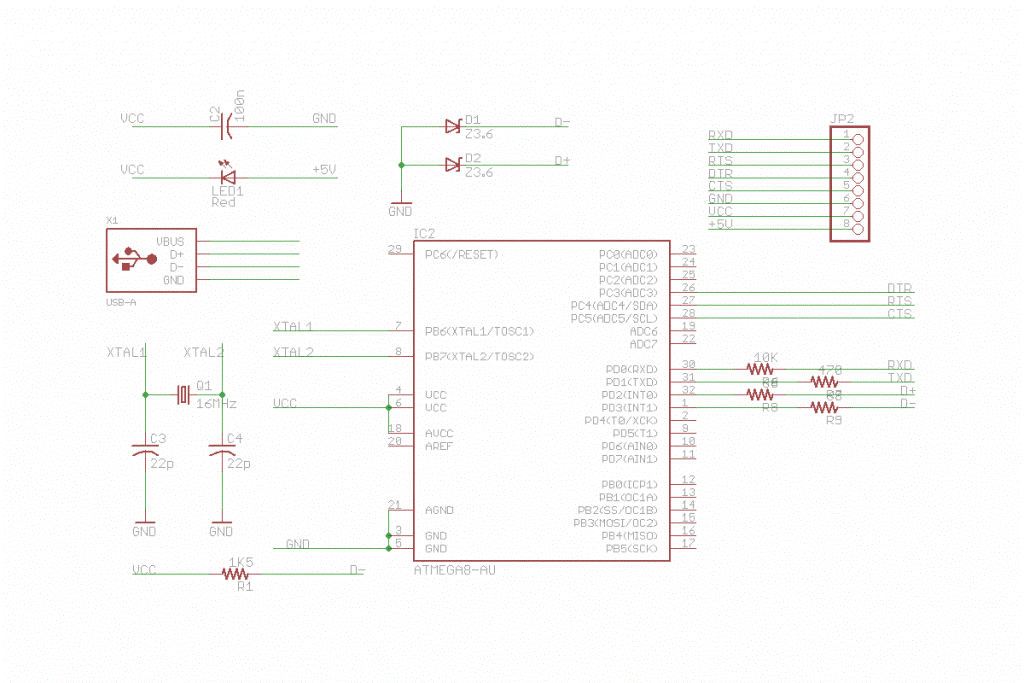

Схема для SMD

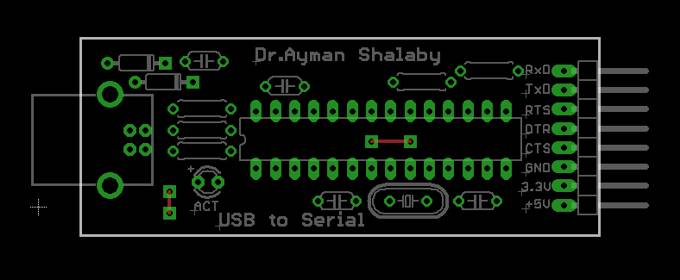

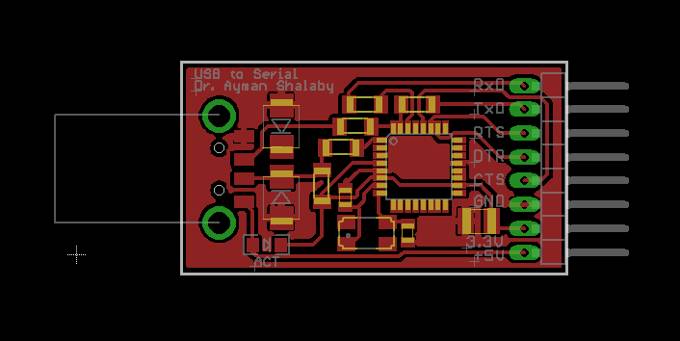

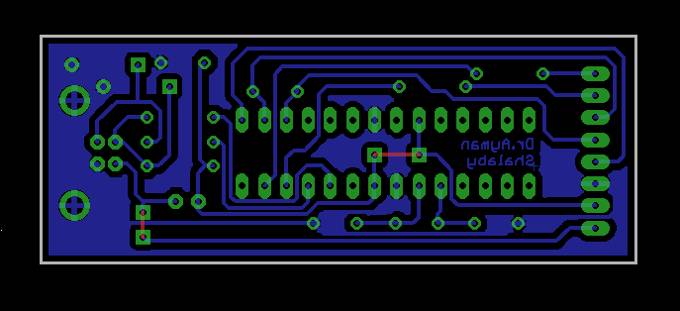

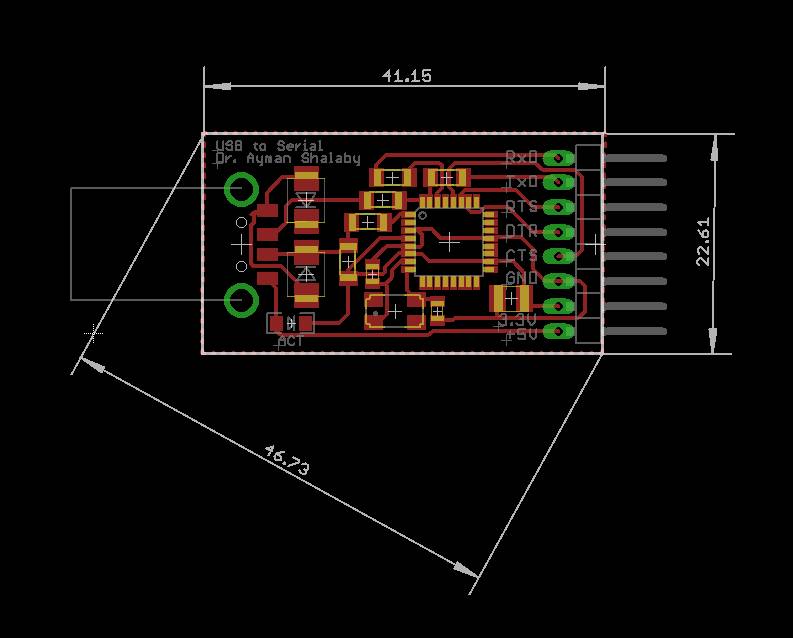

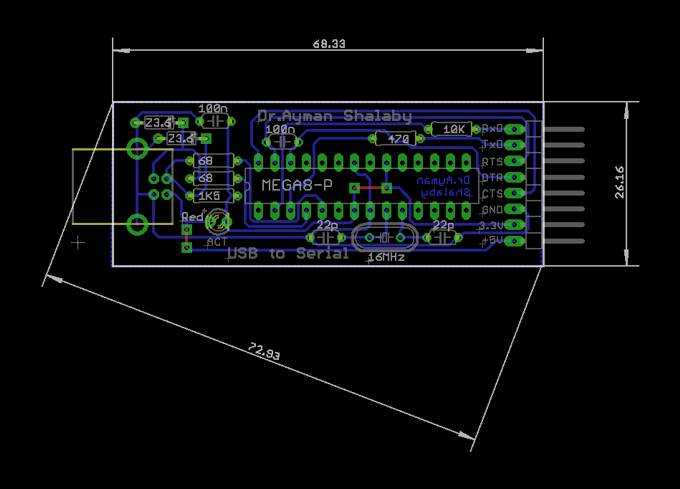

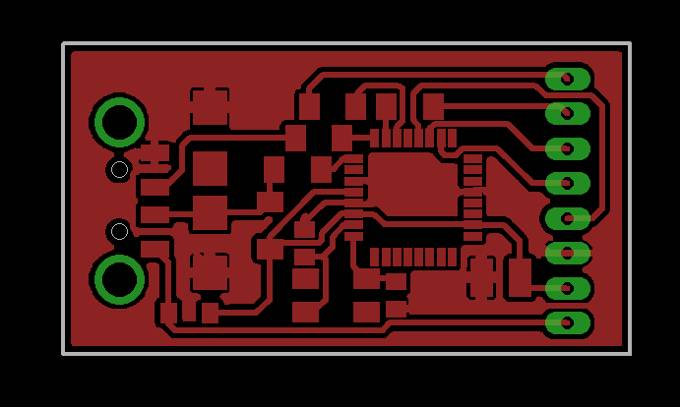

Печатная плата
Скачать
