USB-монофонический FM-передатчик

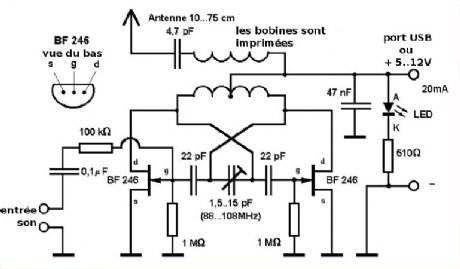

Небольшой FM-передатчик с диапазоном около 50 метров предназначен для подключения к USB-порту. . Из-за питания через USB-порт достигается высокая стабильность частоты. Альтернативно, приемник, батарея от 5 до 12 вольт для работы. Конструкция FM-передатчика. Проигрыватель FM-передатчика FM. Нет необходимости сверлить печатную плату передатчика. Все компоненты будут припаиваться к пластине со сложенными ногами, например: два транзистора и светодиоды поляризованы: транзистор имеет плоскую сторону, светодиод на ноге длиннее другого - анод (А), другой - катод (K). Аудиокабель (миниджек) должен быть преобразован из стереокабеля в кабель.

Mono Sound: пайка вместе белых и красных кабелей, оставляя в стороне желтый кабель (масса). Установка частоты будет осторожно поворачивать переменный конденсатор с помощью отвертки или тонкого картона, но жесткой. FM-передатчик Список деталей 1 Ом резистор 510 (зеленый коричневый коричневый) 100 резистор 1 кОм (коричневый черный желтый) 1 МОм резисторы (коричневый черный зеленый) 1 конденсатор 0,1 мкФ (0,1) 1 нФ конденсатор 47 (0,047) 1 конденсатор 4,7 пФ (479) 2 пФ конденсатора 22 (22) 1 переменный конденсатор 1,5 пФ 15 2 транзистор BF 246 (F246A) 1 красный светодиод 1 аудиокабель (миниджек)
