USB- LiPo зарядное устройство





Литий-полимерные батареи являются очень распространенными источниками напряжения сегодня. Я купил разные батареи, с различными размерами и возможностями для моих проектов электроники. За время использования остро встала проблема их зарядки. После некоторых исследований в Google я нашел MAX1811 IC. Это одно элементное литий зарядное устройство, которое может питаться непосредственно от USB или от внешнего источника до 6,5 В. Минимальное напряжение может быть 4,35 В. Но USB концентраторы рассчитаны на 5,5 В!. При высоких входных напряжениях (5,5 В), тепловой контур в MAX1811 может ограничить ток заряда для напряжения необходимого элементу. Моя схема использует ток зарядки 500mA (контакт 2). Остальные части содержат два очень распространенных танталовых конденсатора и светодиод для индикации зарядки. Светодиод горит при е зарядке, и выключается, когда конец.

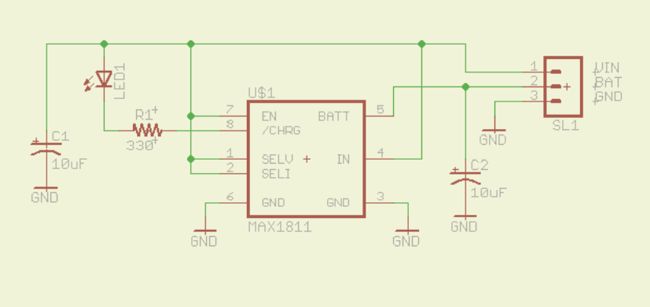

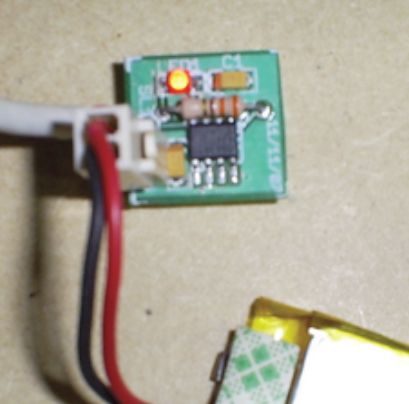

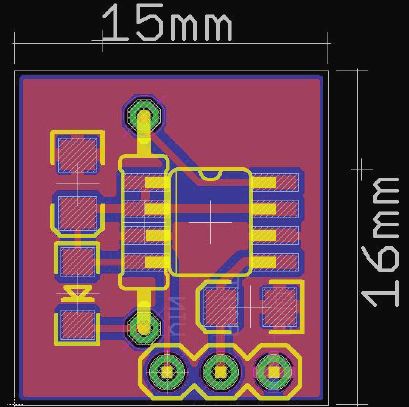

1 версия зарядки

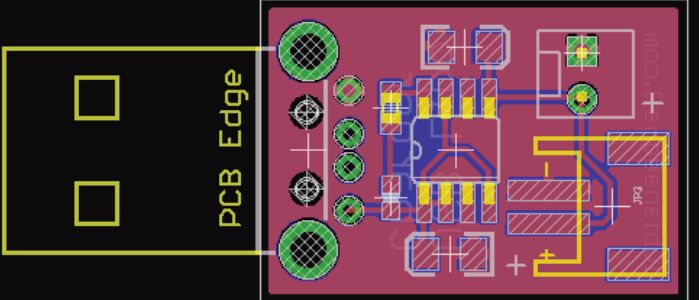

После того, как я закончил версию 1, я подумал, что вполне могу поставить разъем типа «папа» USB на плате. После перепроектировки схемы, получился очень хороший результат на новой компактной плате. Смотрите фотографии:

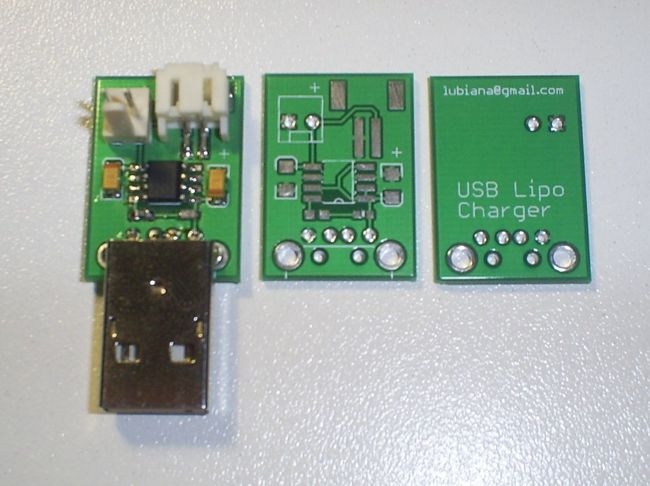

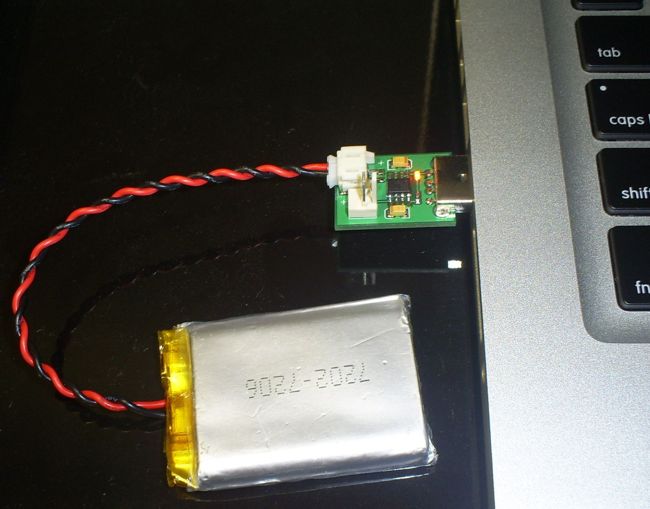

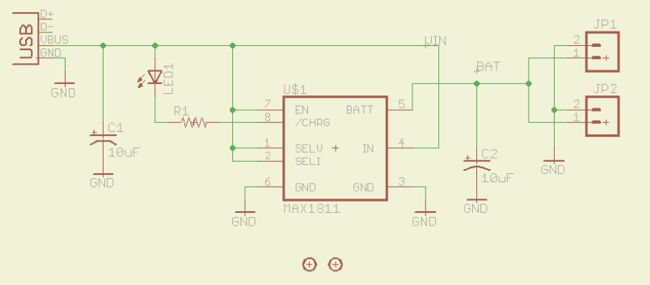

2 версия зарядки








Тесты показывают, что MAX1811 является надежным выбором и хорошей альтернативой по сравнению к примеру, с MAX1555. Тепловая защита дает определенную безопасность устройства, так что вы можете подключить его к компьютеру или ноутбуку без страха.






Как видите все просто

Автор: Rodrigo Forrequi
