USB коммутатор





Переключатель USB используется для обмена данными USB устройств, таких как принтеры, сканеры, жесткие диски  и т.д. между двумя компьютерами.

USB коммутатор

Нужно просто соединить два компьютера на сетевом устройстве и обозначить принтер как общий. Этот метод, однако, требует непрерывной работы компьютера, к которому мы подключили принтер.

USB коммутатор

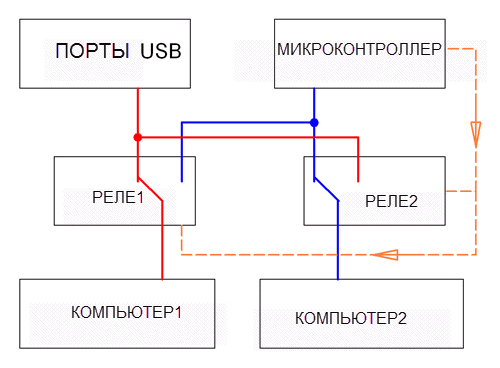

Блок-схема работы устройства

USB коммутатор

USB коммутатор



Решение указанной задачи в том, чтобы дать понять устройству, что цепь имеет потенциал, чтобы данные были переданы на принтер или компьютер зависимости от того, что мы хотим получить.

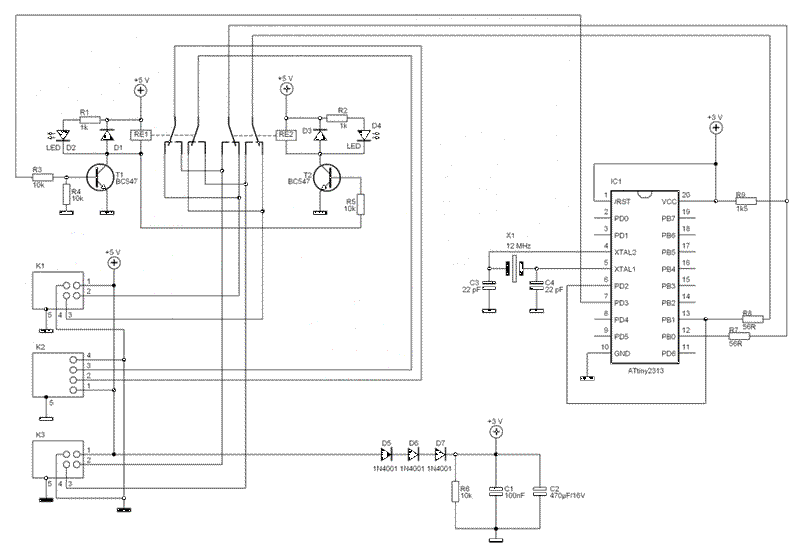

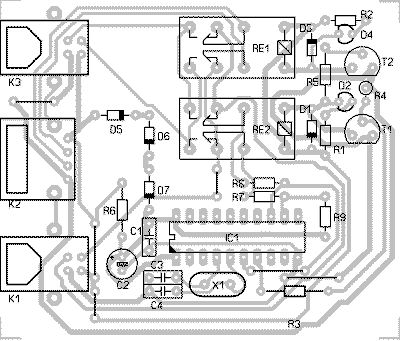

Детали устройства
C1: 100nF
C2: 470mF/16V
C3: the 22nd pF
C4: the 22nd pF
D1, D3: an N 4148
D2, D4: LED
D5, D6, D7: 1N4001
IC1: ATTINY2313 ( see text )
K1: plug board USB-B
K2: Connector board USB-A
K3: plug board USB-B
R1, R2: 1k
R3, R4, R5, R6: 10K
R7, R8: 56R
R9: 1k5
RE the 1st, RE 2: Relay on the 6th V , duplicate contacts.
T1, T2: BC547
X1 : the 12th MHz


Для управления схемы используем программу USB switch



USB коммутатор


Скачать программу управления и драйвера (переключателя USB)
