USB источник питания постоянного тока от прикуривателя

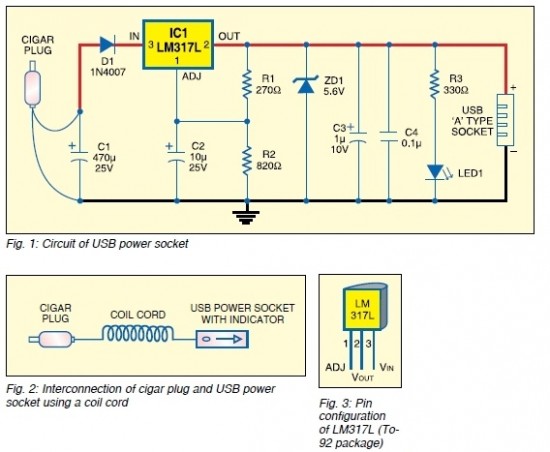

Схема универсального USB разъема питания безопасно преобразует напряжение батареи 12V в стабильные 5V. Эта схема позволяет питать/ заряжать любые устройства с приводом USB, используя гнездо прикуривателя вашего автомобиля.



Питание постоянного тока подается на регулируемый, трех контактный регулятор LM317L (IC1). Конденсатор С1 буферный.



Резисторы R1 и R2 регулируют мощность IC1, чтобы стабилизировать 5Vна розетке USB. Красный светодиод 1 показывает состояние выходов. Стабилитрон ZD1 действует в качестве защиты от высокого напряжения.









Соберите цепь на печатной плате и разместите в тонком пластиковом корпусе вместе с индикатором и USB.

При подключении выхода USB, обеспечьте правильную полярность питания.



Для соединения между сигары используется длинный шнур в виде катушки, как показано на рис. 2. Конфигурация контактов LM317L показана на рис. 3.
