USB FM-передатчик



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Вот простой USB FM-передатчик подключенный к порту USB, который может быть использован для воспроизведения аудио файлов из MP3-плеера или компьютера на стандартном УКВ FM радио.

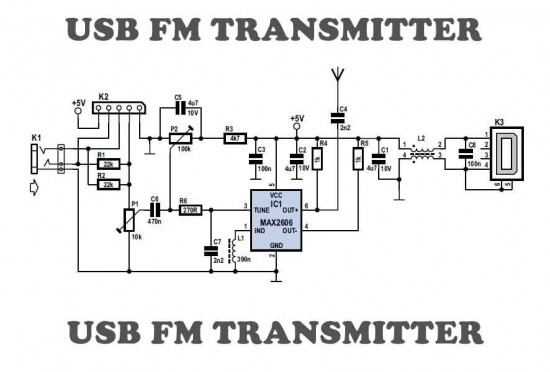

Чтобы сделать схему FM-передатчика простой, а также компактной, было решено использовать чип от Maxim Integrated Products ( MAX2606). Эта микросхема из серии MAX2605-MAX2609 была специально разработана для малошумящих РЧ аппаратов с фиксированной частотой. VCO (Voltage Controlled Oscillator) в этой IC использует схему генератора Колпитса. Вам понадобиться только внешняя катушка, чтобы зафиксировать частоту центрального генератора. Вполне возможно, для точной настройки частоты придется измененить напряжение на варикапе. Не так много требуется от катушки, она должна быть с низкой добротностью (35 - 40). Напряжение питания на IC должно быть между 2,7 и 5,5 В, потребляемый ток составляет от 2 до 4 мА. Синфазный дроссель включен последовательно с контактами USB, чтобы избежать помех между передатчиком и ПК. Стерео сигнал, подключенный к К1 в сочетании с R1 и R2, передается через регулятор громкости P1 на вход IC1, где он вызывает несущую с частотной модуляцией. Фильтр R6 / C7 используется, чтобы ограничить полосу частот аудиосигнала. Настройка частоты (через весь УКВ FM радиовещательный диапазон) осуществляется P2, который подключен к напряжению питания 5 V.

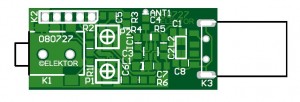

Плата USB FM передатчика


В схеме используют резисторы и конденсаторы в корпусе 0805. Размер платы 41,2 х 17,9 мм. На практике мы освоили  диапазон около 6 метров. Будьте осторожны, когда будете паять дроссель L2, поскольку соединения находятся очень близко друг к другу. Используйте омметр, чтобы проверить, что нет короткого замыкания между двумя разъемами питания, прежде чем подключать цепь к порту USB на компьютере или к батареям. Отклонение аудио в полосе пропускания изменяют P1. При более высоком напряжении настройки входной сигнал может быть почти в два раза больше нужного. Выше этого уровня некоторые звуковое искажения становится очевидными. Если затухание не может быть легко устранено P1, вы можете увеличить значения R1 и R2. Измерения с помощью анализатора РЧ показали, что третья гармоника выделялась в передаваемом спектре (около 10 дБ ниже основной частоты). Хотя должна быть намного ниже. С источником низкого импеданса подключенного к обоим входам, пропускная способность меняется от 13,1 кГц (P1) на максимуме до 57 кГц (с Р1 установленным на 1/10).



Компоненты передатчика


Резисторы (все SMD 0805)
R1, R2 = 22 кОм
R3 = 4kΩ7
R4, R5 = 1 кОм
R6 = 270Ω
P1 = 10 кОм

P2 = 100 кОм
Конденсаторы (все SMD 0805)
С1, С2, С5 = 4μF7 10В
C3, C8 = 100 нФ
C4, C7 = 2nF2
C6 = 470nF
Катушки
L1 = 390nF, SMD 1206
L2 = 2200Ω на 100MHz
Полупроводники
IC1 = MAX2606EUT +, SMD SOT23-6 (Maxim Integrated Products)
Разное
K1 = 3,5 мм стерео аудио разъем
К2 = 5-контактный разъем
K3 = USB разъем
