USB Автомобильное зарядное устройство на LM2596






USB автомобильное зарядное устройство было разработано с целью установки USB розетки для зарядки / работы портативных USB-устройств. Чип в этой схеме может работать от входного напряжения до 40В, и иметь выходной ток до 3А. Заметим, что схема, предназначена в основном для использования с гнездом прикуривателя в автомобилях.



Описание: Описание: USB Автомобильное зарядное устройство

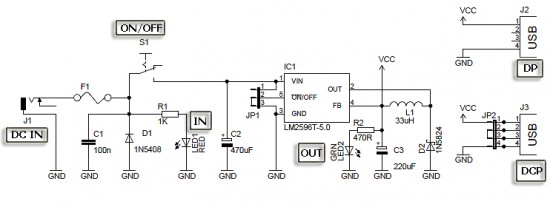

Сема USB зарядного устройства на LM2596



Напряжение постоянного тока берется от автомобильного аккумулятора и направляется к входному разъему (J1) схемы через розетку прикуривателя. Предохранитель (F1) и диод (D1) компоненты защиты полярности по / от перегрузки по току и конденсатор (С1) сглаживающий элемент. Когда происходит включение / выключение (S1), индикатор потребляемой мощности (LED1) загорается. Регулятор переключения (понижающий преобразователь) выполнен на  LM2596.  Регуляторы серии LM2596 являются точными монолитными интегральными схемами, которые способны управлять 3А нагрузкой. Работают на частоте переключения 150 кГц. LM2596T-5,0 (IC1) используется в качестве переключающего стабилизатора. Следует отметить, что выходной сигнал в значительной степени зависит от качества катушки (L1) и значения выходного конденсатора (С3). Зеленый светодиод (индикатор 2) является показателем выходной мощности. Стабильный 5V DC выход из IC1 разветвляется на два USB выхода, DP и DCP. DP порт может быть использован для запуска нестандартных USB вещиц (USB лампа для чтения, обогреватель, холодильник и т.д.). DCP зарезервирован только для зарядки стандартных USB-устройств (включая смартфоны и планшеты). Перемычки JP1 и JP2 зарезервированы для усовершенствования схемы. По умолчанию, контакты 2 и 3 JP1 и JP2 независимы. Могут использоваться для добавления специальных функций, таких как пониженное напряжение блокировки (UVL), а JP2 может быть использован для выполнения какой-то USB операции.

Список компонентов

  • IC1: LM2596T-5,0 *
  • D1: 1N5408
  • D2: 1N5824 *
  • LED1: 5 мм красные
  • LED2: 5 мм зеленые
  • L1: 33uH / 3Amp * - 150 кГц
  • C1: 100nF
  • C2: 470uF / 25V * - Low ESR Алюминий электролитический конденсатор
  • C3: 220uF / 25V * - Low ESR Алюминий электролитический конденсатор
  • R1: 1K ¼ Вт
  • R2: 470R ¼ Вт
  • S1: SPST включения / выключения
  • J1: DC разъем
  • J2-J3: USB (A) Розетки
  • F1: 4AMP Предохранитель

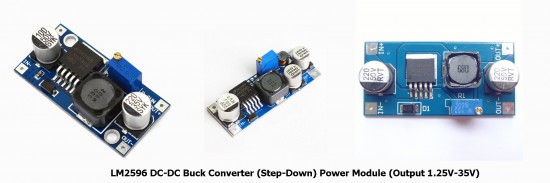

 Описание: Автомобильное зарядное устройство USB модули



Готовые модули DC-DC понижающие преобразователи, основанные на регуляторах версии LM2596 доступны во многих интернет-магазинах. С помощью бортового потенциометра, можно регулировать выходное напряжение от 1,25 до 35 В постоянного тока.
