USB AVR программатор

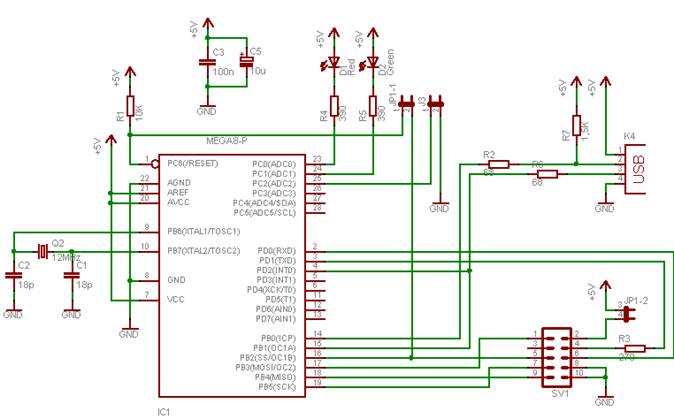

USB AVR программатор выполнен на Atmega8 и нескольких компонентов. Программатор использует драйвер, который делает его привлекательным для повторения, поддерживается в WinAVR . Основу USB AVR адаптера представляет микроконтроллер ATmega8 с тактовой частотой 12 МГц. Резисторы R2 и R6 токоограничивающие резисторы, которые защищают компьютерный USB-порт. Резистор R7 помогает компьютеру распознавать устройство как LS (низкая скорость). Диоды D1 и D2 указывают о передаче данных.

USB AVR программатор

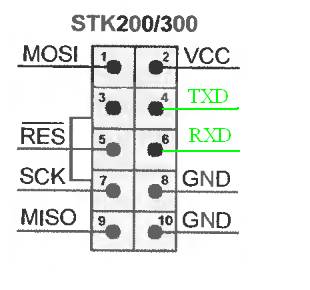

SV1 совместим с STK200 / 300 только 4 и 6 выводы используются для RXD и TXD.


USB AVR Программатор

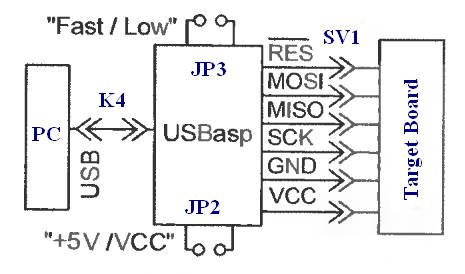

SCK сигнал может работать на двух частотах 1.5MHz и 8 МГц , 375kHz и 8 кГц, которые можно выбрать с помощью перемычек JP3. Если перемычка не установлена, то скорость SCK будет 8MHz 375kHz. Низкая скорость SCK используется, когда MCU тактируется от низкой скорости генератора 32 кГц.

USB AVR

Перемычка JP1 используется для программирования через ISP. JP2 используется для питания адаптера от USB порта (не рекомендуется).



USB AVR Programmer

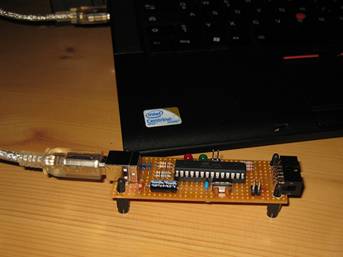

Так выглядит адаптер.


Для корректной работы, вы должны установить на ATmega8 драйвер. Несколько слов о настройке USB AVR Programmer адаптера для работы в системе Windows XP.  Кстати поддерживает  Windows 8, Windows 8.1. После установки драйвера подключаем кабель USB к адаптеру. Подключите кабель непосредственно к USB-порту компьютера, избегая соединение через концентраторы или различные USB удлинители. Чем короче шнур, тем лучше. Подождите, когда в свойствах системы компьютера, обнаружится новое устройство. Если не определяется, значит, монтаж выполнен с ошибками. После обнаружении устройства установите драйвер. Скачать драйверы и настройки
