Управление резистивными и индуктивными нагрузками до 2,500W





Эта схема управления резистивными и индуктивными нагрузками до 2,500W. Главное функциональное устройство - интегральная схема контроля фаз Siemens TLE3103 . Содержит свой собственный источник питания, при нулевом напряжении цепи детектора и логический драйвер. Дополнительной функцией является низкое входное напряжение для включения / выключения симистора и включения / выключения логики. Функция заключается в следующем: pin13 TLE3103 открыт (плавающая), выход триггера активным, привязаны к выходу земля триггера отключен.






Кнопки управления UP(ВВЕРХ) и DOWN(ВНИЗ)подключены к 32-шаговому цифровому потенциометру (IC2, AD5228 ) через IC1 ( MAX6817 ). Желаемая функция выбирается с помощью перемычки JP1. Симистор (способен управлять током 40A) взят большей мощности. Демпферная схема использует индуктивность 68μH но можно заменить на 100 омный резистор. При замене индуктивности C5 должен иметь значение 47nF.

Список Деталей



С1 100n С-5

С2 100n С-5

С3 100/16 ELC3,81

С4 22n С-5

С5 10n / 250VAC С-15

D1 1N4005 DO41-10

IC1 MAX6817 AD-SOT23

IC2 AD5228 DIL08

IC3 TLE3103 DIL-14

J1 TE-03 ТЕРМИНАЛ 5,08

J2 TE-03 ТЕРМИНАЛ 5,08

J3 TE-03 ТЕРМИНАЛ 5,08

L1 68H / 3A DS30A

Q1 BTA41-600 TOP3

R1 120R R-10

R2 18K / 2W R-18

R3 820k R-10

R4 180K R-10

R5 56K R-10

S1 кнопки вверх-02

S2 ВНИЗ-02

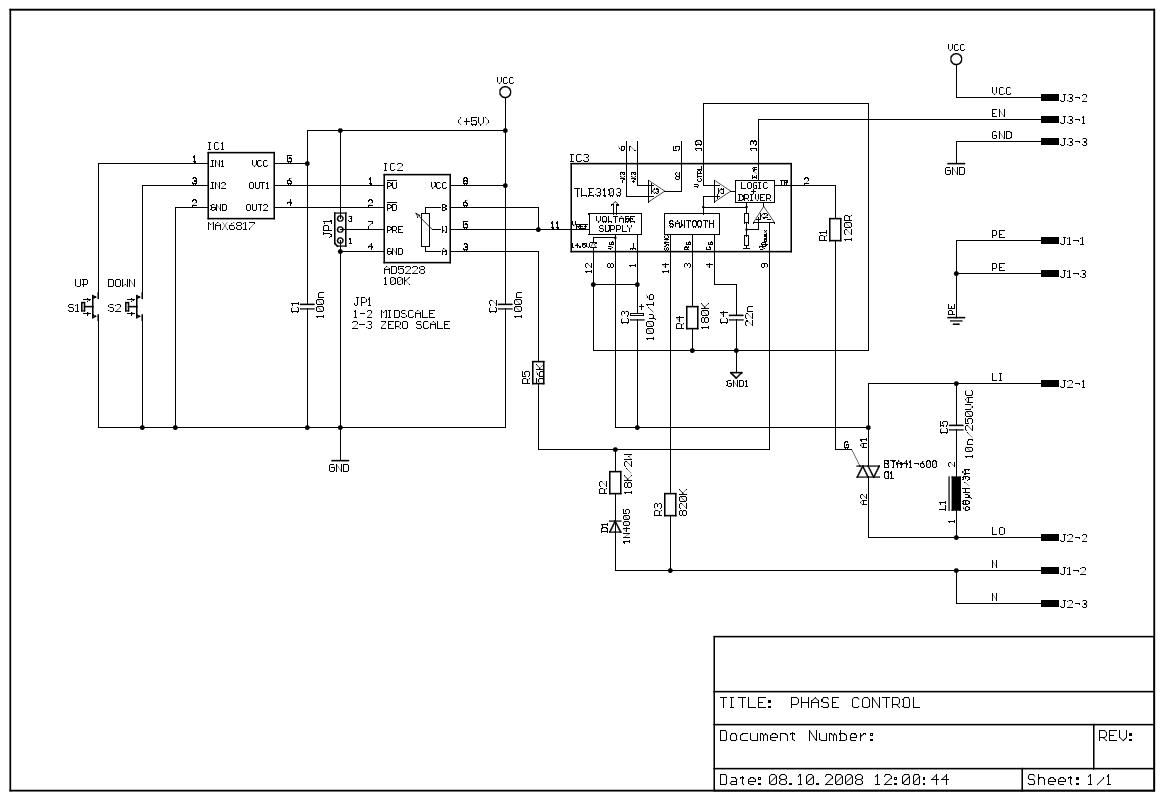

Соединение элементов

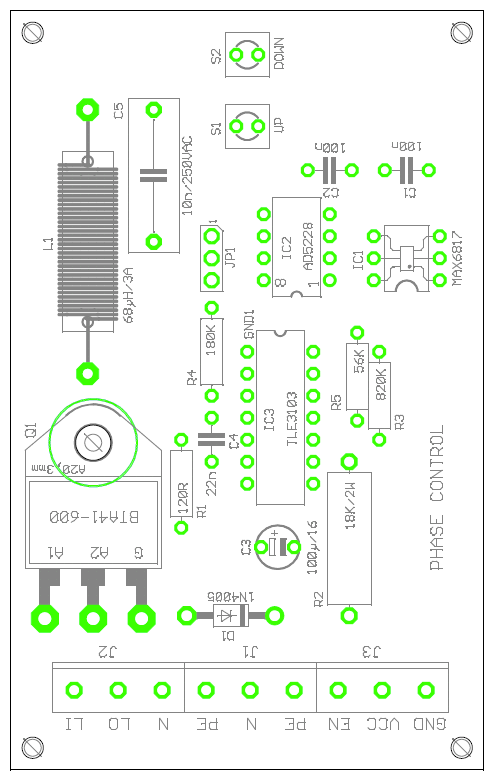

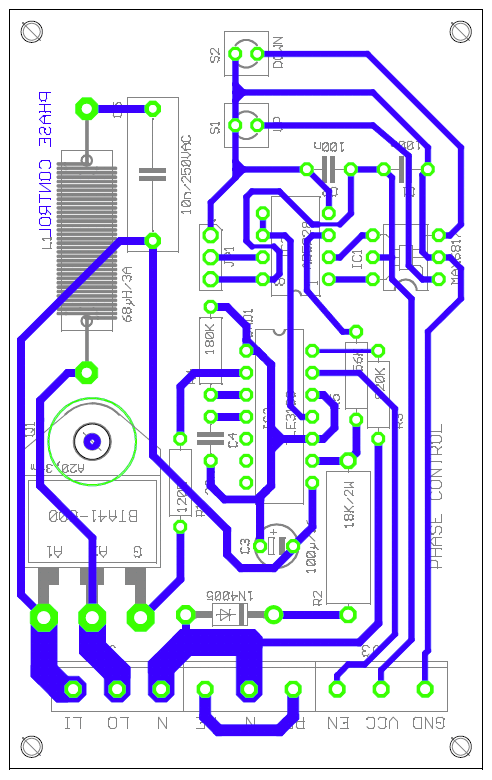

Компоновка элементов

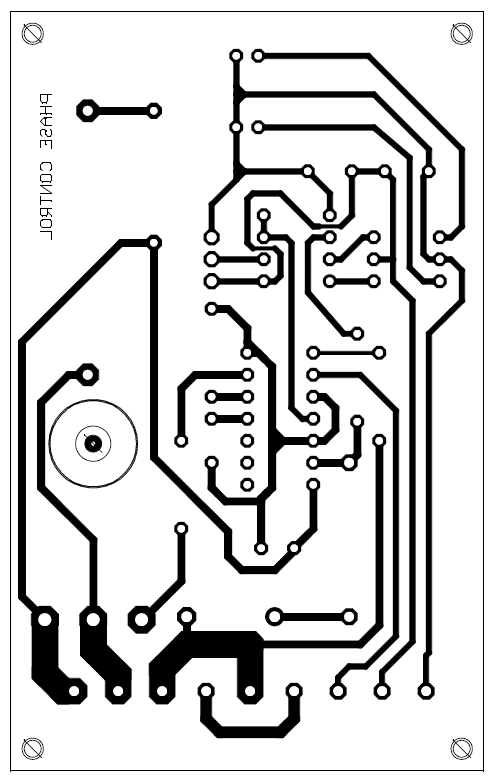

Печатная плата



Автор: Ганс Юрген Зонс
