Управление от звука и света 2

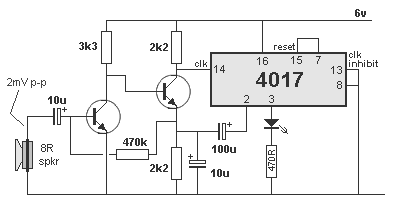

Схема  включает и выключает  светодиод хлопком или коротким свистком. Использует динамик, микрофон. Четвертый выход 4017 используется для сброса чипа. 100µF на контакте 2 расстраивает усилитель и предотвращает самовозбужение микросхемы. Буферный транзистор можно заменить на реле. Для этого потребуется сигнал 2mV, чтобы активировать схему.

Звуковой включатель-выключатель светодиода.

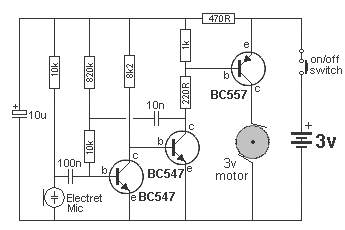

Электретный микрофон управляет двигателем.


Эта схема была взята для изготовления танцующего цветка.
На валу двигателя закреплен цветок. Когда микрофон обнаруживает музыку, цветок покачивается и поворачивается. Схема будет реагировать на свисток, музыку или шум.

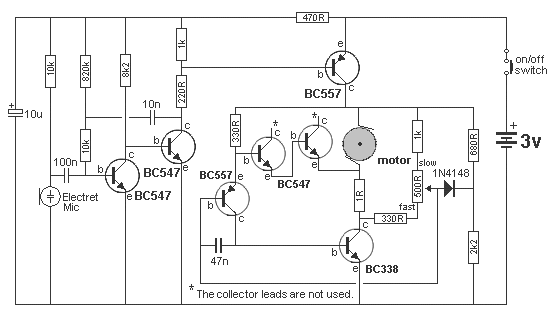

Танцующий цветок с контролем скорости.


Предыдущая схема может быть дополнена цепью управления скорости двигателя.


Сенсорный переключатель


Эта схема определяет сопротивление кожи пальца, чтобы доставить очень небольшой ток на контактные пары, чтобы включить схему.



Сенсорный переключатель-2


Эта схема определяет сопротивление кожи пальца, чтобы включить схему приблизительно на 1 секунду.

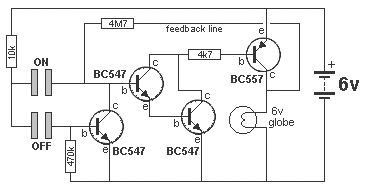

Сенсорный переключатель-3


Принцип работы, как и в предыдущих конструкциях, но подключается реле.

Световая сигнализация - 1
Схема работает, когда резистор получает свет.

Световая сигнализация - 2
Схема похожа на световую сигнализацию -1, но производит более мощный звук.

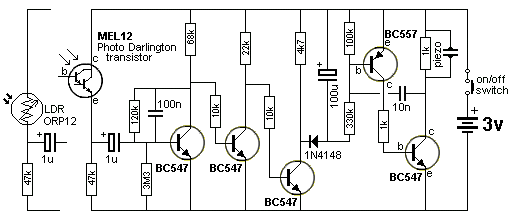

Световая сигнализация - 3 (Датчик движения)


Эта схема очень чувствительна и может быть размещена в помещении для обнаружения передвижения человека до 2 метров от устройства. Основа,  усилитель с высоким коэффициентом усиления (состоит из первых трех транзисторов), который включается в зависимости от дальности света.

Далее составной транзистор Дарлингтона.

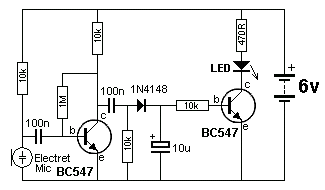

Звук включает светодиод
Эта схема включает светодиод, когда микрофон обнаруживает громкий звук.

VOX
Схемы обнаружения аудиосигнала, выходным импульсом включающие и реле.

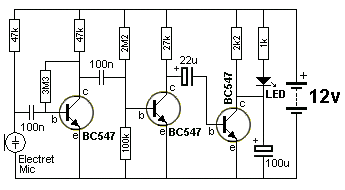

SENSITIVE VOX
ЦЕПЬ



3
В

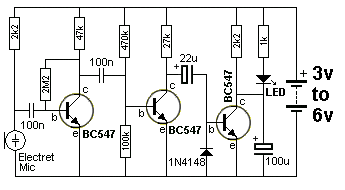

до 6v VOX ЦЕПЬ

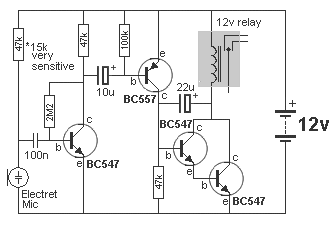

12v VOX ЦЕПЬ

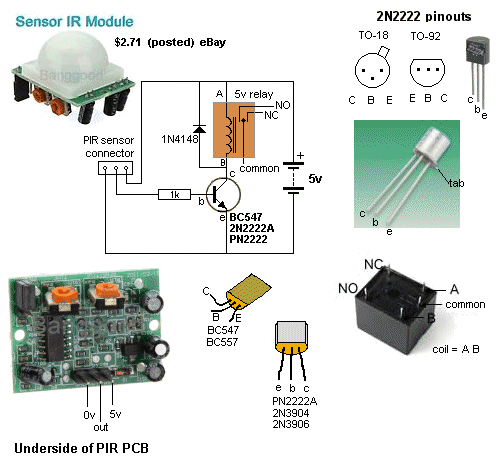

Детектор движения

Эта схема обнаруживает движение IR модулем и также управляет реле.

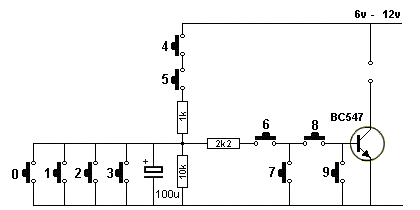

КОД PAD
Этот простой КОД PAD можно добавить к вашей сигнализации. Он состоит из 10 кнопок, и они должны быть нажаты в определенном порядке для выхода сигнала. Вы можете видеть из схемы, как кнопки нажимаются (две кнопки необходимо нажать одновременно). Действие очень необычно. Увеличивая чисел не дастиметь возможность производить код.

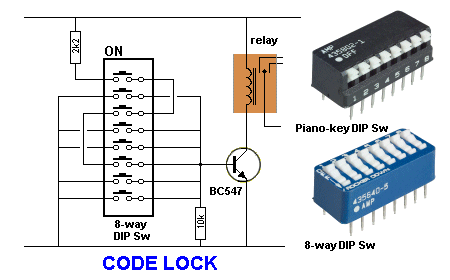

Простой кодовый замок.
Эта цепь включает реле при правильном вводе кода доступа на 8-позиционный DIP переключатель. Можно запрограммировать  256 различных комбинаций в двоичном коде.
