Управление гитарой или басом



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







В отличие от большинства гитарных или басовых регуляторов среднего уровня, этот аппарат оснащен параметрическим или настраиваемым эквалайзером. Он состоит из одного элемента усиления / вырезания, но его центральная частота может непрерывно изменяться в широком диапазоне, а Q также может быть переключена на два значения с помощью SW1, так что либо широкий (Q = 3), либо узкий (Q = 10) можно уравнять. Диапазон частот ограничен 160 Гц - 1 кГц, что является важной полосой для манипуляции с гитарой и басом. Устройство должно быть вставлено между гитарой или басом и усилителем: батарея 9 В будет приводить в действие всю цепь в течение длительного времени, так как общее потребление тока составляет всего 3 мА

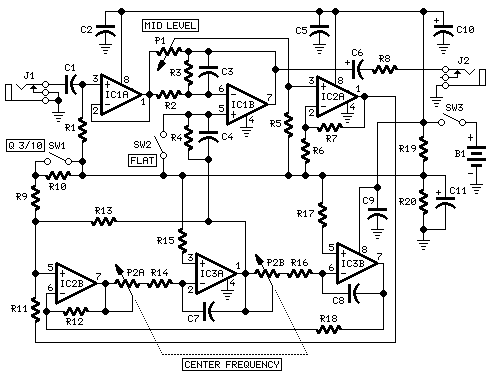

Управление гитарой или басом



Детали:


P1______________10K Линейный потенциометр
P2______________22K Потенциометр
R1_____________220K 1 / 4W Резистор
R2, R3, R4, R11 ____ 10K 1 / 4W Резисторы
R5_____________100K 1 / 4W Резистор
R6_______________1K 1 / 4W Резистор
R7_______________9K1 1 / 4W Резистор (или два резистора 18K, подключенных параллельно)
R8_____________100R 1 / 4W Резистор
R9_____________470R 1 / 4W Резистор
R10______________1K2 1 / 4W Резистор
R12, R15, R17, R18_10K 1 / 4W Резисторы
R13, R19, R20 ______ 4K7 1 / 4W Резисторы
R14, R16 __________ 3K3 1 / 4W Резисторы
C1, C2, C5, C9 ____ 100nF 63V Полиэфир Конденсаторы
C3, C4 __________ 150pF 63V Керамические конденсаторы
C6, C10, C11 ______ 47μF 25V Электролитические конденсаторы
C7, C8 ___________ 47nF 63V Полиэфирные конденсаторы
IC1, IC2, IC3 ____ TL062 Низкий ток BIFET Двойной Op-Amps
J1, J2 __________ 6.3 мм Разъемы моно-гнезда
SW1, SW2, SW3 ______ SPST Переключатели или слайдерные переключатели
B1_______________9V
PP3 Зажим для аккумулятора



Ядром схемы является так называемый полосовой фильтр «переменная состояния». Источник с низким импедансом обеспечивается посредством IC1A для управления P1 и его усилителем IC1B. Входным усилителем для фильтра является IC2A, а IC2B, IC3A и IC3B содержат сам фильтр. Центральная частота определяется переменными резисторами P2A-P2B и конденсаторами C7 и C8. Диапазон усиления / среза определяется усилением IC2A и аттенюатором на входе IC2B. На выходе схемы (на IC1B) есть усиление в два от выхода сети фильтра (на IC3A) и двухкратное затухание на центральной частоте через сам фильтр, поэтому общее усиление через фильтр. Путь на центральной частоте определяется коэффициентом усиления IC2A, который равен 10, что обеспечивает максимальный импульс и разрезание чуть более ± 20 дБ. Переключатель «Flat» (SW2) обеспечивает плоскую частотную характеристику при единичном усилении. C2, C5 и C9 должны быть установлены как можно ближе к штырям питания IC1, IC2 и IC3 соответственно.



Чувствительность:

 100 мВ RMS-вход для 1 В RMS-выхода (P1 установлен полностью по часовой стрелке)

 Эквалайзер:

 ± 20 дБ от 160 Гц до 1 кГц

 Фактор Q:

 Возможность переключения на 3 или 10

Общее гармоническое искажение при 300 Гц и 1,2 В RMS:

0,003% (Q = 3 и 10, P1 установлен полностью по часовой стрелке)

Общее гармоническое искажение   1 кГц и 1,2 В RMS:

0,005% (Q = 3 и 10, P1 установлен полностью по часовой стрелке)
