Управление двумя двигателями на L298



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







H-Bridge может управлять двумя двигателями постоянного тока, подключенными к нему. Схема была разработана на популярном двойном H-Bridge L298 от ST. Цепь имеет резисторы тока для обоих H-мостов для обеспечения напряжения, которое позволяет этой плате использовать в применениях с шаговым двигателем.



Характеристики



Питание двигателя: от 7 до 46 В постоянного тока

Питание логического элемента: стандартный ТТЛ

Выход постоянного тока на двигатель: до 2 A каждый

Доступен ток Sense Output

Включение и управление направлением

Внешний диодный мост для защиты

Теплоотвод для IC

Светодиодный индикатор питания

Винтовая клеммная колодка для простого подключения питания (PWR) / выхода (двигателя)

Четыре монтажных отверстия по 3,2 мм

Размеры печатной платы 61 мм x 63 мм

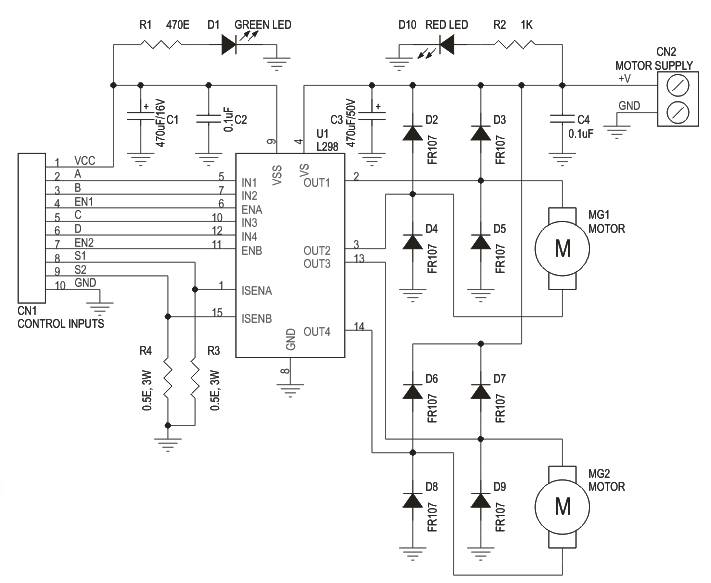

Схема

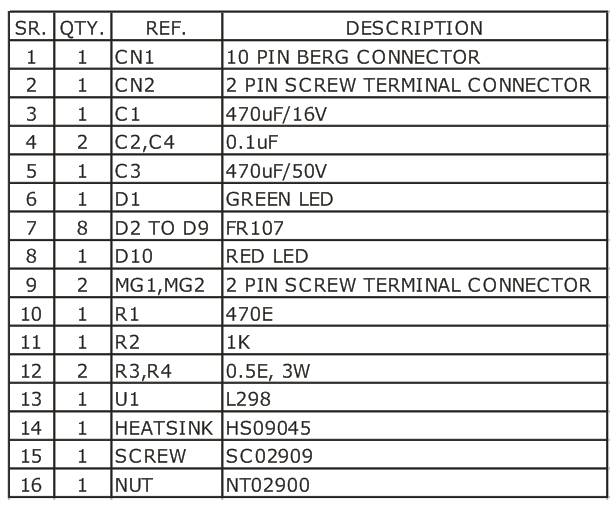

Детали

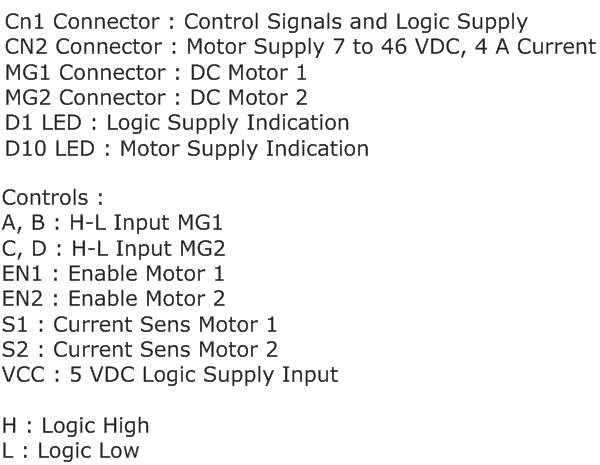

Соединения



http://www.electronics-lab.com/wp-content/uploads/2015/12/Connections.png

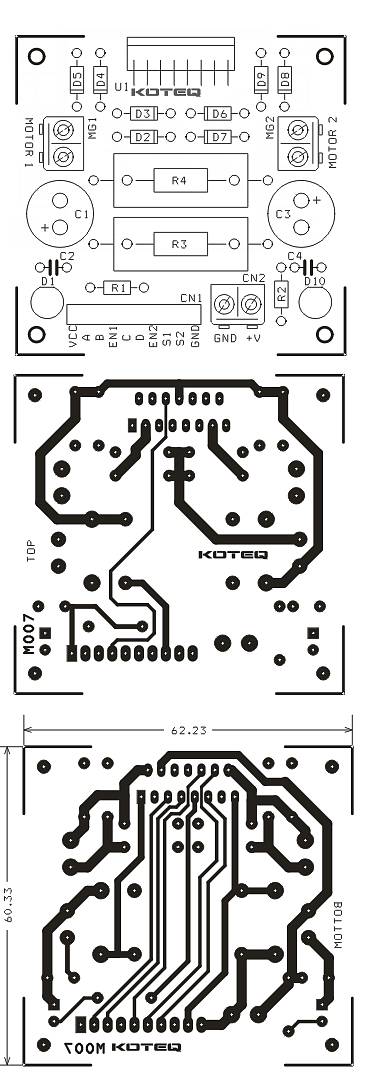

Печатная плата
