Управление двигателями поворотным переключателем Rotary Switch





Ниже описаны два моторных контроллера, которые могут быть построены с использованием простейших компонентов - поворотного переключателя, диодов и резисторов. Диоды и резисторы можно припаять непосредственно к выводам поворотных переключателей, избегая использования макета или печатки.

2-х скоростной (вперед / назад) контроллер.

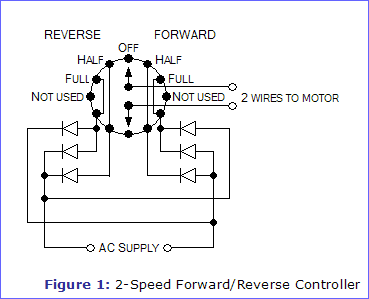

Контроллер показан на рисунке 1, питается от источника переменного тока и использует шесть диодов, что позволяет двигателю вращаться на половинной или полной скорости, либо в прямом или обратном направлении.



Поворотный переключатель использует 6-позиций с двумя полюсами, но только пять необходимы для нашей конструкции. Количество позиций задается металлическим кольцом на верхней части выключателя с помощью отвертки. Вы увидите надписи от '2 'до '5', поэтому перемещать кольцо нам нужно в положение '5 '.



4- скоростной (вперед / назад) контроллер.

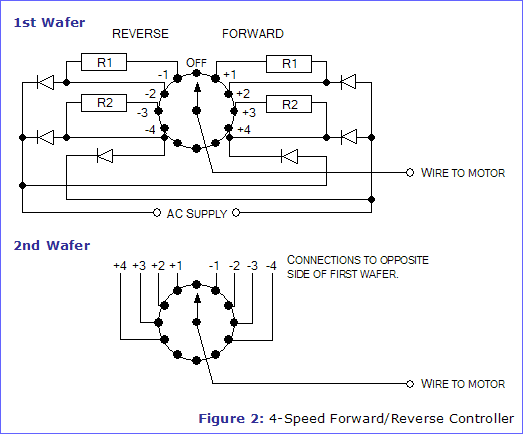

Контроллер на рисунке 2 аналогичен описанному выше, за исключением того, что он использует резисторы, а также диоды. Они обеспечивают дополнительные настройки скорости. Резисторы R1 и R2 должны быть выбраны в соответствии с требованиям двигателя, подлежащего подключению. Значение R1 такое же как R2 (для типичных двигателей между 5Ω и 25Ω). Резисторы проволочные и рассчитаны на большую мощность - по крайней мере от 3W. Можно вместо резисторов использовать лампы накаливания ( 3,5 В - 0,2 А). Они имеют более низкое сопротивление при первом включении, давая двигателю первоначальный прилив энергии, чтобы преодолеть инерцию в механизме. Особенно это полезно на низких настройках скорости, где двигатель неохотно запускается.

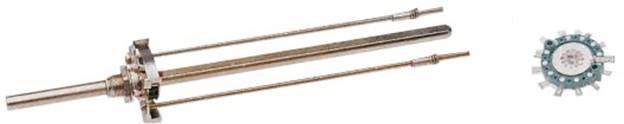

Переключатель состоит из нескольких частей. Похож на переменный резистор. Имеет длинный шпиндель с регулируемым упором, который вмещает до четырех контактных пластин. Вал в сборе монтируется на панель, в которой просверлено отверстие диаметром 9,5 мм.
     Пластины приобретаются индивидуально в зависимости от поставленной задачи. Каждая пластина группы контактов. При покупке или демонтаже убедитесь, чтобы была металлическая пластина, обеспечивающая 'экранирование'.

В верхней половине рисунка 2 показана первая из пластин для четырехскоростного регулятора скорости двигателя. Один провод от двигателя соединен с общим пластины, другой провод соединен с общим второй пластины. Шесть диодов необходимы для каждого контроллера, хотя на самом деле один из этих диодов можно опустить, но я думаю, что это лучше оставить в симметрично, снижая вероятность возникновения ошибки. Для тока 1А используем диоды 1N4001, для тока до 3А подойдут 1N5401.
