Схема электрического управления AC нагревателя выполнена на базе 3-контактного датчика температуры LM35 (IC1) от НСК. Кроме того, использована популярная микросхема CA3140 (IC2). Она используется для фиксации состояния IC1 датчика температуры. Управляет твердотельным переключателем, выполненном на симисторе большой мощности BT136 (T1).
Гаджет можно использовать в качестве эффективного и безопасного нагревателя в жилых комнатах, инкубаторах, силовых электрических и электронных инструментах и т.д. Обычно, когда температура ниже заданного значения (предварительно установленного резистором P1), напряжение на инвертирующем входе (pin2) от IC1 ниже, чем уровень в неинвертирующем терминале (pin3). Таким образом, выход компаратора высокий (вывод 6) IC1 поступает на T1, запускается нагревательный элемент.

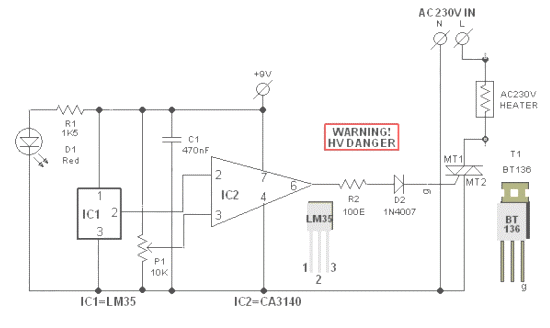

Схема контролера электрического подогревателя
При увеличении температуры выше заданного значения, скажем, 50-60 градусов по Цельсию, инвертирующий разъем IC1 также неинвертирован. Следовательно, на выходе компаратора напряжение падает. Это останавливает запуск MT1, который отключает сетевое питание на нагревательном элементе. Пороговое значение можно установить в любых пределах от 0 до 100 градусов по Цельсию. Цепь управления нагревателя использует 9 вольт постоянного тока, которые могут быть получены от электросети с помощью стандартного сетевого адаптера (100mA на 9В) переменного тока или с использованием традиционного делителя.
Примечание: CA3140 (IC2) весьма чувствительны к электростатическим разрядам (ESD). Будьте внимательны и осторожны в обращении с ними.
